Ürün ayrıntıları:
|
| Basılı form: | flekso | Baskı Hızı: | 10m/dak-80m/dak |
|---|---|---|---|
| mekanik hız: | 10m/dak-100m/dak | Maksimum substrat genişliği: | 320mm |
| Baskı genişliği: | 50-320mm | Baskı Çevresi: | 190.5-635mm |
| Aniloks merdane özellikleri: | Φ85*350 | ||
| Vurgulamak: | haijing 320mm Yüksek Hızlı Flekso Baskı Makinesi,haijing 10m / Dak Yüksek Hızlı Flekso Baskı Makinesi,haijing 80m / Dak flekso etiket baskı makinesi |
||

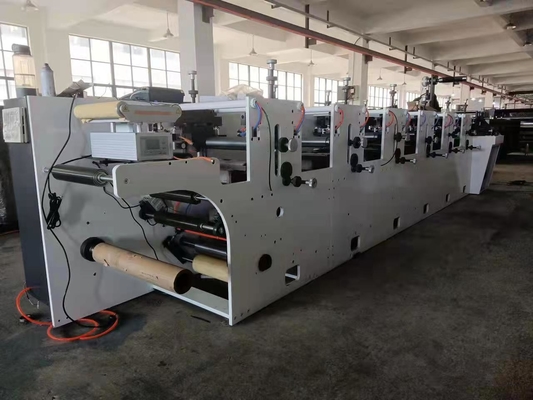

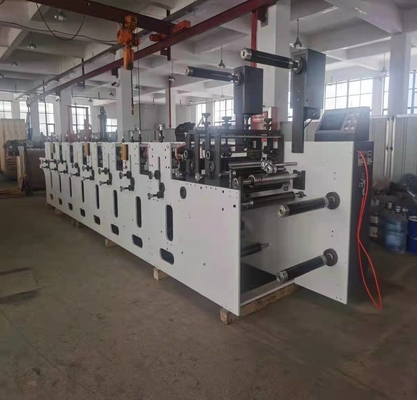

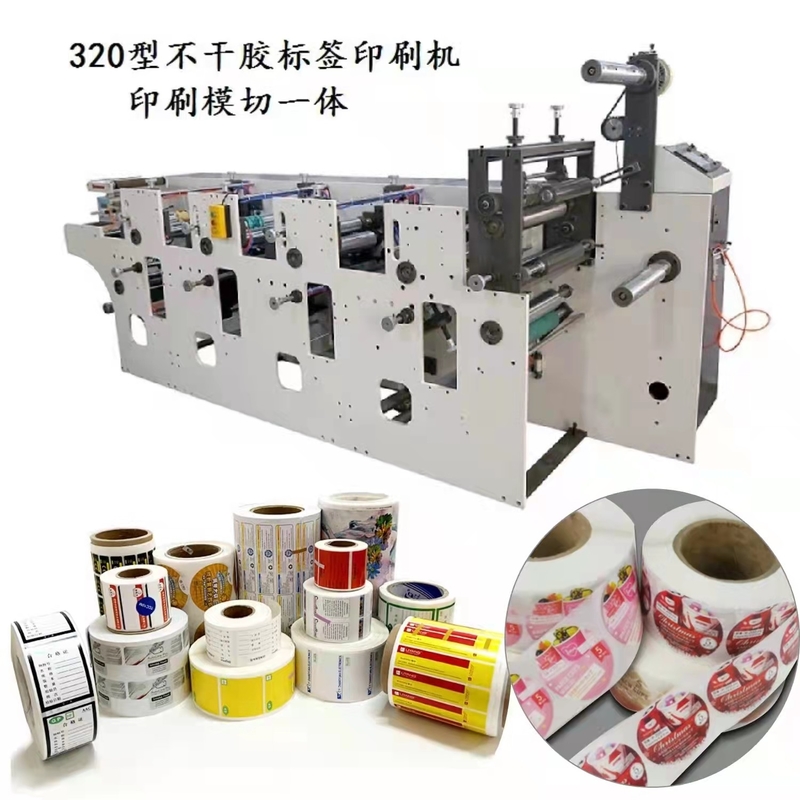

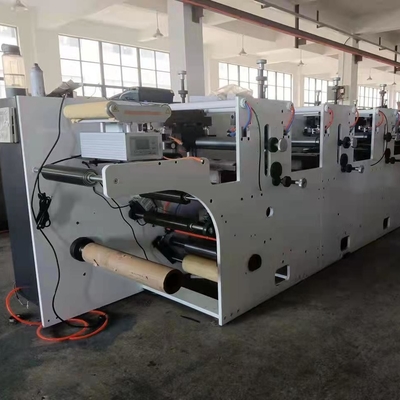

Plastik film ruloları için YT 3-320 uv Flekso baskı makinesi kağıt rulolar dokuma rulolar
teknik parametreler
|
Basılı form |
flekso |
| Baskı hızı | 10m/dak－80m/dak |
| mekanik hız | 10m/dak-100m/dak |
| Maksimum substrat genişliği | 320mm |
| Baskı genişliği | 50-320mm |
| baskı çevresi | 190.5-635mm |
| levha kalınlığı | 1.7/ 2.28mm(özel ön bildirim) |
| Aniloks merdane özellikleri | Φ85*350 |
| Alüminyum kılavuz silindir özellikleri | Φ70*350 |
| Baskı alt silindiri | Φ85*350 |
| Çözülen maksimum çap | Φ550 mm |
| Maksimum sarma çapı | Φ550 mm |
| Fırın maksimum sıcaklığı | 80℃ |
| Yüzey çekirdek çapı | 74mm |
| Tüm makinenin toplam gücü | 22KW |
| kurutma ısı kaynağı | elektrikli ısıtma |
| Makina ağırlığı | 2000KG |
| Boyutlar | 4100(U) x 1200 (G) x 1200(Y) mm |
| Vücut rengi | Beyaz (özel önceden bildirim) |
Özellik:
1. Deşarjdan kısa mesafenin alınmasına kadar.
2. Seramik çubuk, basılı, nemli ve berrak bir renge sahip bir kazıyıcı ile donatılmıştır.
3. Arka arkaya 190.5-635MM çevresini basmak, basamaklı flekso baskı makinesinin, eğimli ticari marka baskı makinesinin, petal baskı makinesinin ve baskı uzunluğunun boşluğunu doldurmak.
4. Renk doğruluğunu ve baskı kararsızlığını etkileyen 360 derecelik renklendirme cihazı boşluğunu, montajını, aşınmasını vb. Çözmek için dişli renginin kullanılması.
5. Soldan sağa: bobin besleme, baskı, UV kürleme, film kesme, laminasyon, dilme, sarma tutarlı bir tamamlama
6. Su bazlı mürekkep (UV) baskı, kirlilik içermez, çevre dostudur, baskı hızı ağ kablosuna göre değişir, hız da farklıdır, en hızlı etiket baskı hızı dakikada 90 metredir.
7. Fatura, etiket, karton, yüksek kaliteli çıkartmalar, giysi etiketleri vb.
8. Baskı malzemeleri: kağıt 20~250g/m2 kendinden yapışkanlı yumuşak bobin ve diğer malzemeler.
9. Süreç:
1 boşaltma, 2 otomatik sabit gerilim, 3 sıyırıcı, 4 baskı ünitesi, 5 çekiş, 6 otomatik sabit gerilim, 7 merkez alma
makine yapılandırması:
1.Çözme cihazı:
1)Tek kol merkezi roll up
2)Maksimum gevşetme çapı: Φ500 mm
3)Şişirilebilir şaft özellikleri: 3”
4)Şişirilebilir şaft özellikleri: 1
5)Gerginlik kontrol aralığı: 0-50kg/
6)Gerginlik kontrol aralığı: 5kg
7)Analog Düzeltme Sistemi1 takım
2.Baskı ünitesi
1)mo sürde: dişli motor tahriki, senkron kayış tahriki.
2)Baskı plakası mili:
(1)Dikey renk: manuel
(2)Yatay renk: manuel
3)Genel bileşim: plaka rulosu, kazıyıcı, mürekkep tepsisi, anilox rulo.
4)Sıyırıcı: Tek yönlü sıyırıcı kullanır.Sıyırıcının malzemesi, yüklenmesi, boşaltılması ve temizlenmesi kolay ve hızlı olan yüksek mukavemetli alüminyum alaşımlı profilden yapılmıştır.
4．kurutma cihazı:
1) + uvHer renk grubu güçlü rüzgar + UV ile donatılmıştır.
2)Fırın elektrikli ısıtma ve fan akıllı kontrol, fırının içindeki sıcaklık kontrol edilebilir.
5．sarma cihazı
1)Sarma yöntemi: Tek kollu merkez kıvrılma
2)Kağıt göbeği takma yöntemi: Genişletme mili genişletmesi 1
3)Şişirilebilir şaft özelliği: 3”
4)Gerginlik kontrolü: Tam otomatik gerilim kontrolü
5)Sarma gerilimi aralığı: 1-5KG/tam genişlik
6)Tek sarım çapı: Maksimum Φ500mm.
destekleyici tesisler (kullanıcılar kendilerinden sorumludur)
1,380V*50HZ
Güç kaynağı: 3 fazlı *380V*50HZ, üç fazlı batı hattı sistemi
2,hava kompresörü: 1KW (1 takım)
elektrik listesi
|
Güç |
Makine gücü ana | 7.5KW 380V | şangay | Toplam 1 |
|
Isıtma |
4.7KW/takım | UV | 3gruplar | |
| 120W rüzgar kaynağı | 3gruplar | |||
| Elektrikli ev aletleri | Schneider | |||
| mürekkep silindiri motoru | 60W 220V AC | Çin Şangay | 3 gruplar | |
| Toplam güç | Yaklaşık 22 KW | |||
| gevşemek | PLC kontrollü Manyetik toz fren | RUIAN Haitai | Tork: 50 Nm | |
| Boşaltma çekişi | PLC kontrollü Manyetik toz fren | Tork: 2.5 Nm | ||
|
renk grubu |
Sıcaklık kontrolörü, fırın sıcaklığını sabit bir sıcaklıkta kontrol eder.Homojenizasyon için daha makul bir gereksinim elde etmek için mürekkep merdanesinin ve ağ merdanenin gecikme kontrolü.
|
|
||
|
Yuvarlanma
|
haddeleme merkezi |
|||
| PLC | Çin XINJIE | 1 takım | ||
| doğrultucu cihaz | Çin KESAI | 1 takım | ||
| baskı rulosu | Şartname isteğe bağlı | 3 makale | ||
| Dokunmatik ekran | 7 inç | Çin XINJIE | 1 takım |
Fiyat
| Ürün | YT3-320 UV Flekso baskı makinesi |
| Alıntı yapmak | |
| Liman |
 |

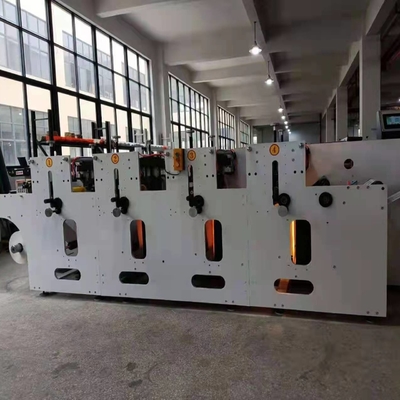

Baskı grubu |
|
doğrultucu cihaz
|
|
Ledli dolap |
|
Neden olmuş kürlemegrup |
|
Kontrol Paneli |
320mm Yüksek Hızlı Flekso Baskı Makinesi 10m/Min-80m/Dk dokuma olmayan kumaş dokuma pe kaplama kağıdı pla kağıt ruloları film
