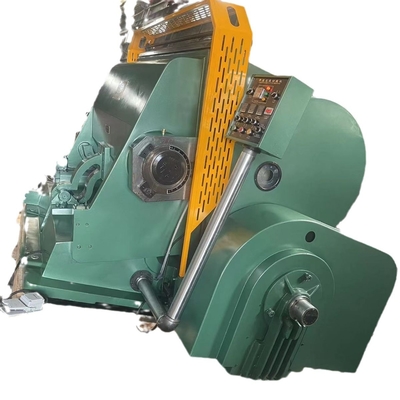

Nitrürlü Kılavuz Ray Astar Kabartma Girinti Makinesi 4 Fosfor Krom Çelik Dişliler

Düz girinti makinesinin konfigürasyon tablosu (model HJ2500)

Teknik parametreler:

1. Çerçevenin içindeki boyut: 2500 * 1500

2. Çalışma hızı: 11 ± 2

3. Maksimum bıçak uzunluğu: < 75m

4. Motor gücü: 15KW

5. Net ağırlık: 17000kg

6. Dış boyutlar: 2300 * 3600 * 2400

1. Makinenin dökümü tavlanmış HT200 Gri ​​demirdir.Makinenin dökümlerini (gövde, pres çerçevesi vb. dahil) deformasyona ve kırılmaya daha az eğilimli hale getirebilir.

2. Makinenin mili 45 # çelikten yapılmıştır.

3. Makinenin ana dişlileri de daha sonra söndürülen ve temperlenen dört fosforlu krom çelikten yapılmıştır.

4. Makinenin kılavuz ray astarı, daha sonra nitrürlenen 38 krom molibden alüminyumdan yapılmıştır.Sertliğini büyük ölçüde artırır ve aşınmaya ve yıpranmaya daha az eğilimlidir.Makinenin basıncını dengede tutabilir ve kolayca değişmez.

5. Makinenin yatakları Wafangdian yataklarından yapılmıştır.

6. Makine, yağ devresinin düzgünlüğünü daha iyi sağlayabilen merkezi bir yakıt ikmali yağlama sistemini benimser.Makinenin bakımını ve yakıt ikmalini daha kolay hale getirin.

7. Makinenin biyel mili kovanı saf bakır kovandan yapılmıştır.Makineyi daha hassas hale getirin.

Yukarıdaki makinelerin anahtar ve ana bileşenleri ayrıca açıklanmayacaktır.

1. Kayar yataklar, yüksek kaliteli alaşımlı bakırdan yapılmıştır, böylece sürtünme önleyici ve sarsıntı azaltıcı etki elde edilir.
2. Volan, büyük bir kuvvet momentine ve büyük bir basınca sahiptir.
3. Makine gövdesi için birinci sınıf malzeme kullanılarak tek parça döküm sayesinde yüksek mukavemet.
4. Tek plakalı elektromanyetik kavrama hassas ve güvenilirdir.
5. Tekli, sürekli ve açılış beklemeli çalışma fonksiyonları ile bekleme aralığı ayarlanabilir.
6. Çalışma pozisyonu makul bir şekilde düzenlenmiştir, hareketli yatak optimum şekilde açılabilir.
7. Güvenilir güvenlik koruma sistemi.



modeli	Maks.Kural Alanı	Çalışma Hızı	Maks.Kural Uzunluğu	Motor gücü	Ağırlık	Genel Deminsion(L*W*H)
HJ-2500	2500*1500mm	11+-3(strok/dk)	<70 milyon	18.5KW	18000kg	2300*3600*2200mm
HJ-2200	2200*1400mm	11+-2(strok/dk)	<60 milyon	15KW	16000kg	2300*3100*2200mm
HJ-2000	2000*1400mm	13+-2(vuruş/dk)	<55 milyon	15KW	14500kg	2270*3100*2150mm
HJ-1800	1800*1280mm	13+-2(vuruş/dk)	<50 milyon	11KW	12000kg	2180*2560*2100mm
HJ-1600	1600*1250mm	13+-2(vuruş/dk)	<43M	11KW	11000kg	2170*2560*2080mm
