3, Her parçanın fonksiyonel açıklaması:
1. Çekiş Departmanı:
1. Çekiş silindiri, 7,5KW'lık bir servo motor tarafından tahrik edilir.
2. Atık kenar geri dönüşüm cihazı:
Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.

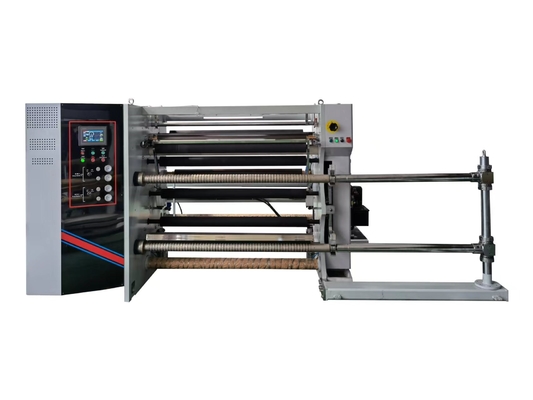

3. Sarım mekanizması: (Bitmiş ürünün sol veya sağ ucu müşteri tarafından sipariş verilirken belirlenir)

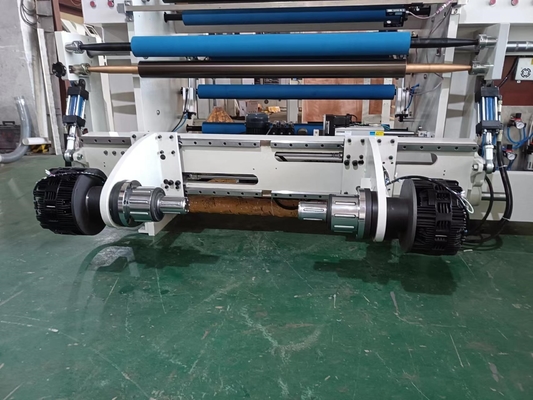

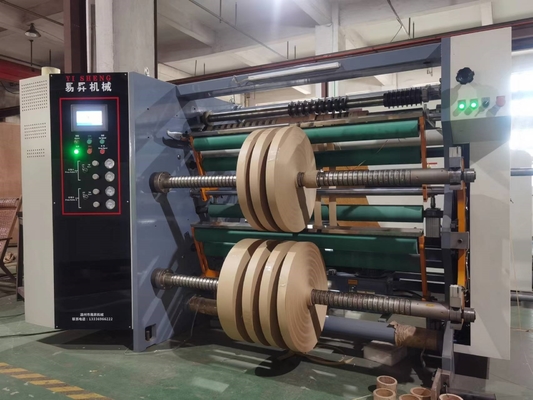

1. Kesilen malzeme, hem üst hem de alt eksen kullanılarak bağımsız olarak sarılır ve dilimleme bıçağı, dilimleme için dairesel bir bıçak kullanır (6 çift)
2. Üst ve alt sargı millerinin her biri, pnömatik genleşme miline sahip birer adet 7.5KW servo motora sahiptir.Sarım gerilimi, mevcut bobin çapına göre Siemens PLC tarafından otomatik olarak kontrol edilir ve birden fazla yarık kesildiğinde bitmiş malzemenin düzgün olmasını sağlar.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe, PLC otomatik olarak sargı servo motorunun hızını azaltacak şekilde kontrol eder.

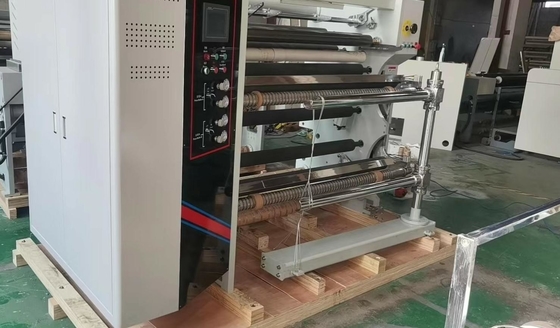

5. Tahliye cihazı
Bağlantılı milsiz hidrolik otomatik besleme yapısının benimsenmesi
(1) 1 takım Alman BST simülasyon düzeltme motoru
(2) Kılavuz ray 25 model 4 adet
(3) 40 kalınlıktaki anıt kemer için bir çift yüksek kaliteli çelik kullanılmıştır.
(4) 1 çift kaldırma kolu
(5) Silindir 140X63 1 çift
(6) Tahliye freni bir çift hava freni kullanır

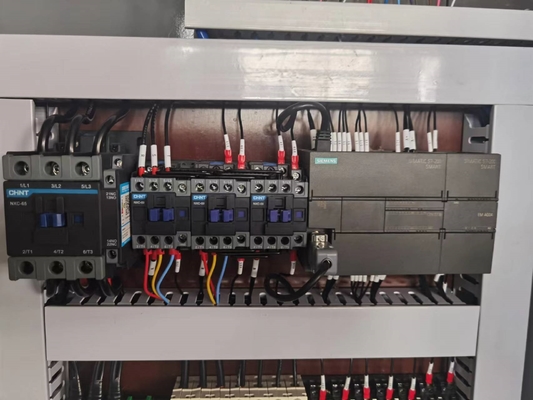

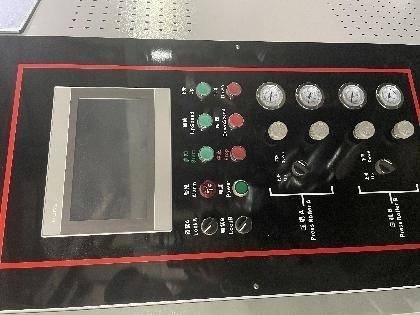

Elektrikli ekipman benimser
Alçak gerilim aparatı olarak Chint Group, buton switch olarak Snyder, tüm makinenin işletim sistemini kontrol etmek için PLC olarak Siemens kullanılmaktadır.
4, Makine Parçası Konumu
