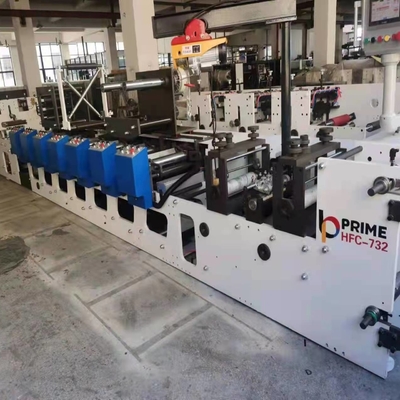

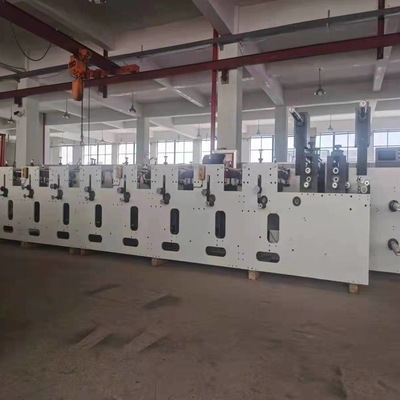

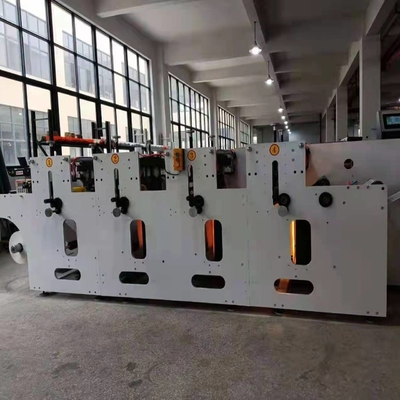

YT 6-1400 Bilgisayarlı Otomatik Renk Kaydı Yüksek Hızlı Flekso Baskı Makinesi, 100-1200mm Dokusuz Flekso Baskı

HJ 6-1400 model kraft kağıt ruloları veya dokuma olmayan kumaşlar için flekso baskı makinesi

film ruloları plastik film ruloları







İlk olarak, Özelliklerin özellikleri:



1. Boşalmadan kısa mesafenin alınmasına kadar.



2. Kendi geliştirdiği özel sıyırıcı, yüksek hızlı uçuşan mürekkebi telafi eder ve havadaki çözücünün buharlaşmasını azaltır.



3. Basamaklı flekso baskı makinesinin boşluğunu yetersiz baskı uzunluğu ile doldurmak için tekrarlanan baskı uzunluğu 300-950MM.



4. Bilgisayarın otomatik renk kayıt sistemini, otomatik izleme telafisini, doğru renk kaydını ve kararlı baskıyı benimseyin.



5. Baskı malzemesi: OPP: 20~70μm BOPP: 20~60μm PE: 35~100μm NY: 20~50μm PET: 20~60μm CPP: 20~60μm kağıt: 20~300g/m2 etiket Ve diğer malzemeler.

6. Plaka yapım sürecinin döngüsü kısadır ve maliyeti düşüktür.Çok renkli bir gravür silindirinin süresi 5 ila 10 gün, fleksografik baskı klişesi ise 5 saat boyunca yapılıyor.Flekso versiyonu, baskı alanına bağlıdır ve gravür silindirinden çok daha ucuzdur.



7. Baskı öncesi düzeltme, baskı sonrası güçlü rüzgar + kızılötesi kurutma tasarımı, yardımcı soğutma körükleri.Mürekkep iyi kurutulmadığında kolayca oluşan bulaşmayı önleyin.



8. Baskı kısmı, yüksek mukavemetli lineer kılavuz ray ile tahrik edilir ve ileri ve geri çekilme versiyonu, lineer vidalı mil + sabit mıknatıslı senkron servo motor ile tahrik edilir,



9.1-6 renk ihtiyaca göre özelleştirilebilir, genişlik 1000MM



10. Proses 1 boşaltma, 2 otomatik sabit tansiyon, 3 kazıyıcı, 4 baskı ünitesi, bilgisayar rengi, 5 çekme, 6 otomatik sabit tansiyon, 7 merkez yukarı ve aşağı alma





teknik parametreler



1. Basılı form : Flekso

2. Baskı alt tabakası: kağıt dokunmamış film

3. Baskı hızı: 10m/dak-120m/dak

4. Mekanik hız: 10m/dak-150m/dak

5. Maksimum alt tabaka genişliği: 1440 mm

6. Baskı genişliği: 100-1200mm

7. Baskı çevresi: 300-950mm

8. Plaka kalınlığı: 1,7 mm (özel önceden bildirim)

9. Aniloks rulo özellikleri: Φ106*1440*6

10. Alüminyum kılavuz silindir özellikleri: Φ100*1440 Φ70*1440

11. Baskı alt silindiri: Φ160*1440

12. Çözme maksimum çapı: Φ1200 mm

13. Maksimum sarım çapı: Φ1200 mm

14. Büyük fırının maksimum sıcaklığı: 80 °C

15. Alt tabaka çekirdek çapı: 74 mm

16. Tüm makinenin toplam gücü: Motor gücü 15+7.5kW, elektrikli ısıtma gücü 48KW

17. Kurutma ısı kaynağı: elektrikli ısıtma

18. Makine ağırlığı: yaklaşık 15 T

19. Boyutlar : 12800(U) x 2400 (G) x 1150(Y)mm

20. Gövde rengi : Koyu gri + beyaz (önceden özel bildirim)





İkincisi, makine yapılandırması:

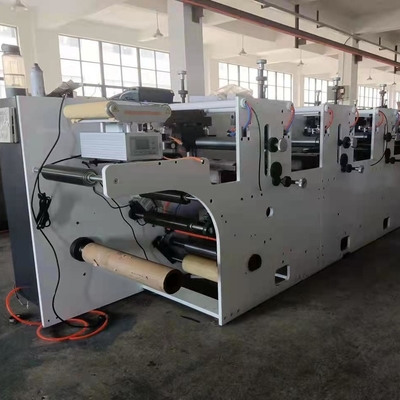

Çözme cihazı:



1) Yarı otomatik açma cihazı: pnömatik otomatik besleme

2) Maksimum çözme çapı: Φ1000 mm

3) Şişme şaft özelliği: 3”

4) Şişirme mili sayısı: 2

5) Gerilim kontrol aralığı: 0-100kg/tam genişlik

6) Manyetik toz: 10KG, otomatik gerginlik kontrolü

7) Tam otomatik gerginlik tespit cihazı;

8) Analog Düzeltme Sistemi 1 set





2. Baskı ünitesi



1) Tahrik modu: dişli motor tahriki, senkron kayış tahriki.

2) Baskı plakası mili:

(1) Boyuna renk kaydı: sabit mıknatıslı servo motor sürücüsü (Kosai bilgisayar otomatik renk sistemi yürütme komutu)

(2) Yatay renk: motor sürücüsü (manuel uygulama)

3) Genel bileşim: plaka rulosu, kazıyıcı, mürekkep tepsisi, aniloks rulosu,

4) Sıyırıcı: 4 takım tek yönlü sıyırıcı kullanılır.Kurulumu kolaylaştırmak için, sıyırıcının malzemesi, yüklemesi, boşaltması ve temizlemesi kolay ve hızlı olan yüksek mukavemetli alüminyum alaşımlı profilden yapılmıştır.



4. Kurutma cihazı:



1) Her renk grubu, güçlü rüzgar + kızılötesi fırın kurutma ile donatılmıştır: baskıdan sonra bir dizi soğutma ve kürleme ile.

2) Baskının tamamı önce kurutulur ve ardından soğutulur.Fırın elektrikle ısıtılır ve fan akıllıca kontrol edilir ve fırının içindeki sıcaklık kontrol edilebilir.



5. Sarma cihazı



1) Sarma yöntemi: Merkez kıvırma Yukarı ve aşağı eksen

2) Kağıt göbek kurulum yöntemi: Genişletme mili genişletme 2

3) Şişme şaft özelliği: 3”

4) Sargı motoru: 7.5KW 1 takım

5) Gerginlik kontrolü: Tam otomatik gerginlik kontrolü

6) Sarma gerilimi aralığı: 5-10KG/tam genişlik

7) Tek sarım çapı: Maksimum Φ1000mm.



Üçüncüsü, destekleyici tesisler (kullanıcılar sorumludur)



1. Güç kaynağı: 3 fazlı *380V*50HZ, üç fazlı batı hattı sistemi

2, hava kompresörü: 2KW (1 takım)





Elektrik listesi



Kategori Başlıca Teknik Ürünler Açıklamalar



makine gücü

Ana makine 15+7.5KW 380V Şanghay Toplam 1

Isıtma 6KW/grup Ev yapımı 6 grup

100WX4 rüzgar kaynağı

Elektrikli cihaz Schneider

Mürekkep silindirli motor 120W 220V AC Tayvan Toplam 6 grup

Toplam güç yaklaşık 50KW

Çözme basıncı algılama algılaması, tam otomatik gerilim kontrolü

Manyetik tozlu fren: Ryan Haitai Tork: 100 Nm

Tahliye çekiş basıncı hassas basınç ayar valfi



renk grubu

Sıcaklık kontrolörü, fırın sıcaklığını sabit bir sıcaklıkta kontrol eder.

Homojenleştirme için daha makul bir gereksinim elde etmek için mürekkep merdanesi ve ağ merdanesinin gecikme kontrolü.

plc modülü

sarma merkezi

PLC Japonya Mitsubishi

Sabit mıknatıslı servo motorun aşamalı versiyonu 16

Pnömatik otomatik besleme

Simülasyon Düzeltme Coase Şirket Bilgisayarı Otomatik Renk Sistemi Cosei

Renkli sabit mıknatıslı servo motor 6

Seramik çubuk Anilox merdane isteğe bağlı 6

Dokunmatik ekran 12 inç Tayvan weinew
