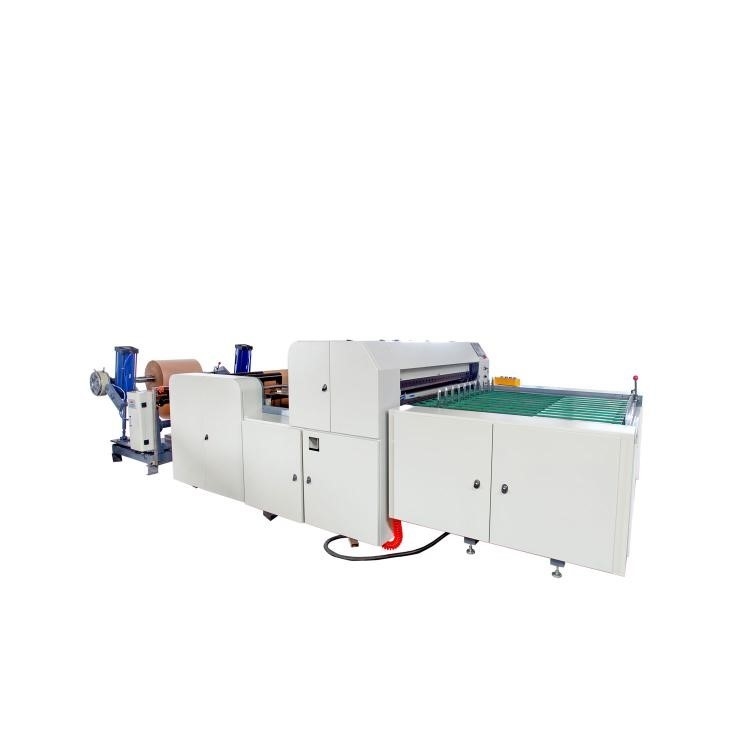

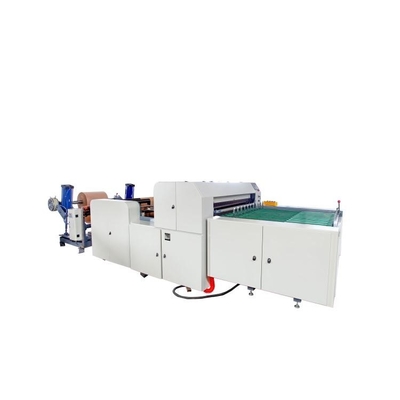

HJ-800 bilgisayar yüksek hassasiyetli enine ve boyuna kesme makinesi
Performans ve özellikler:
Bu makine, çeşitli kağıt ve alüminyum folyo türleri için uygundur.Bu makine, sabit uzunlukta kesim için servo motor kontrolünü benimser.İletim sistemi, pnömatik ve fotoelektrik sensörler gibi merkezi kontrolü benimser.Bu makine, basit kullanım, yüksek kesme hassasiyeti, mekanik kararlılık ve düşük gürültü ile ışık, elektrik ve gazı birleştirir.(Pnömatik besleme için opsiyonel) Motor değişken frekans hız ayarı, otomatik sayım, alarm kapatma.Şu anda Çin'de yüksek kaliteli büyük ölçekli sac kesimi için ideal bir ekipmandır.
Özellikler:
1. Ana bilgisayar değişken frekans hız düzenlemesi, Panasonic PLC dokunmatik ekran kontrol sistemi, otomatik sayma, otomatik uzunluk ayarı, alarm kapatma
2. Çerçeve, 16 mm'lik bir çelik levha yapısını benimser, çapraz kesme bıçağı yuvası, ağır bir döküm yapısını benimser ve kılavuz makara, dinamik denge işlemi alüminyum alaşımlı kılavuz makarayı benimser
3. Tahrik konumlandırma çekişi, servo sistem tahrik mili kontrolünü benimser ve besleme çekiş yöntemi, motor tahrikli dişli tahrik çekişidir.
4. Bu makine, yüksek doğruluk, hızlı hız ve pürüzsüz malzeme toplama ile ideal bir büyük ölçekli sac malzeme enine ve boyuna kesme ekipmanıdır.
1, Ana teknik parametreler:
| modeli |
HJ-800 |
| Maksimum kesme genişliği |
800mm |
| Kesme uzunluğu |
20-600mm |
| Hız kesmek |
5-150 kez/dak |
| Yatay ve dikey doğruluk |
±0,2 mm
|
| Güç kaynağının toplam gücü |
6.5 kw |
| Makina ağırlığı |
2000kg |
| Dış boyutlar (U × G × Y) |
L4500*W2000*Y1400 |
2, Makine konfigürasyonu:
Ana bilgisayar bölümü
(5) Raf, 16 # yüksek kaliteli çelik levha yapısını benimser
1) Çekiş cihazı:
(1) Yapısal tip: aktif çekme pasif sıkıştırma tipi
(2) Çekiş tabanı bir döküm yapısını benimser (1 set)
(3) Çekme silindiri kauçuk silindirleri kullanır (teknik özellik: 4 adet) φ seksen beş × 850 mm)
(4) Sıkıştırma yöntemi silindir kontrolünü benimser
(5) Şanzıman kılavuz silindiri, alüminyum kılavuz silindirleri kullanır (teknik özellik: 3 parça) φ yetmiş beş × 850 mm)
(6) Şanzıman kılavuz silindiri ayar için yukarı ve aşağı gerilebilir
(7) Motor, 1.5KW'lık (1 set) üç fazlı asenkron değişken frekanslı motor kullanır.
(8) Frekans dönüştürücü 1,5kw Geetek (1 birim) kullanır
(9) Besleme, bir taşıma bandı tarafından kontrol edilir.
(10) Besleme mekanizmasının tamamı yer değiştirme sensörleri tarafından akıllıca kontrol edilir.
2) Besleme mekanizması:
1. Servo kontrol konumlandırma yöntemini aktif olarak benimseyin
2. 3kw Inviton servo motor, sürücü (1 set)
3. Tüm endüstriyel kontrol sistemi, bir dijital endüstriyel kontrol sistemi sürüş yöntemini benimser: ana motor, aktif silindir konumlandırmasını çalıştırır
4. Şanzıman, senkron kayış ve senkron tekerlek aktarma mekanizmasını benimser
5. Besleme silindiri, üst ve alt pürüzsüz kauçuk silindir yapısını benimser.
3) Kesme cihazı:
(1) Kesme yöntemi: alt bıçak sabit, üst bıçak aktif kesme
(2) Biçme makinesi döküm ağır bir yapıya sahiptir:
(3) Doğrusal kılavuz ray (2 çift)
(4) Yağ kabı (2 adet)
Yağlama yağı geri dönüştürülebilir
(5) Üst ve alt bıçaklar, şerit bıçaklı ithal dengeli çelik bıçaklardan (2 çift) yapılmıştır.
(6) Alet (özellik kalın × geniş × Uzunluk: 15 × seksen × 850 mm)
(7) Boyuna kesme yuvarlak bıçağı yüksek kaliteli çelikten yapılmıştır (2 çift)
(8) Çalıştırma yöntemi: Takım konumunu manuel olarak ayarlayın
(9) Ana şanzıman modu: Ana motor şanzımanı, eksantrik tekerlek bağlantısını tahrik etmek için bir dişli kutusu ile eşleştirilir ve biyel kolu, kesme aletini hareket ettirmek için ileri geri hareket eder
(10) Ana motor, Şanghay'da (1.5kw) değişken frekanslı hız kontrol motorunu benimser
(11) Frekans dönüştürücü Geetek'i benimser (1,5kw 1 birim)
(12) Şanzıman, senkronize bir tekerlek şanzıman mekanizmasını benimser
(13) Eksantrik tekerlek (2 takım)
(14) Biyel (2 adet)

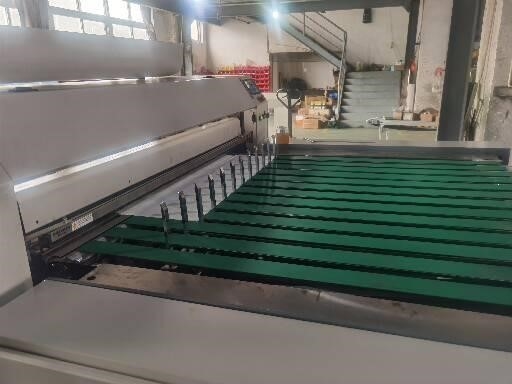

Malzeme alma platformu, konveyör bantların otomatik besleme işlevini benimser;
(1) Bitmiş sayfa sayısı Panasonic PLC tarafından kontrol edilir ve ayarlanan sayfa sayısı otomatik olarak tasnif alanına gönderilir.Makine otomatik olarak normal çalışır, bu da çalıştırmayı kolaylaştırır ve işçilikten tasarruf sağlar

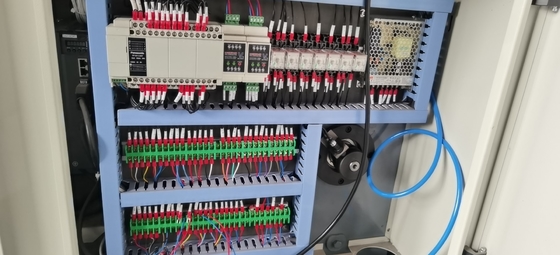

3. Elektrik kontrol kısmı: (Kontrol ve ana bilgisayar paralel olarak bağlanır) Makinenin tamamı Panasonic PLC endüstriyel kontrol sistemini benimser ve dokunmatik ekran Tayvan Weilun tarafından kontrol edilir
(1) Bu makinenin kontrol sistemi kabaca ana bilgisayar kontrolüne bölünebilir.
(2) Ana bilgisayar kontrolü: ana motor kontrolü, çekiş kontrolü, besleme kontrolü ve kesme kontrolü dahil.
(3) Sayım için bir elektronik sayaç sayacı ile donatılmış;Alarm kapatma;Otomatik sabit uzunluk, işaret etme ve işaret etme işlevleri.
(4) Yukarıdaki elektrikli bileşenler Chint'ten seçilir;Schneider markasından seçilen anahtar
4. Destekleyici tesisler: (kullanıcı sorumludur)
(1) Elektrik kaynağı: üç fazlı dört telli hava anahtarı: voltaj 380V/50Hz

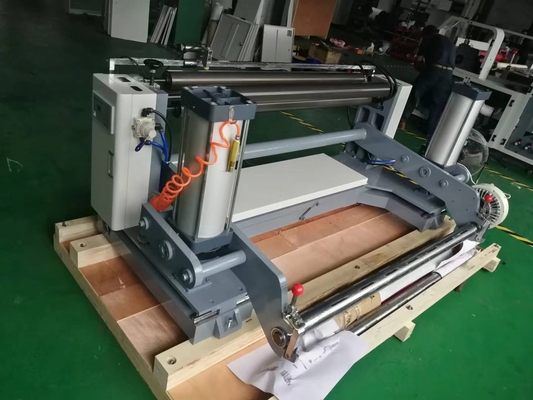

Malzeme boşaltma rafı cihazı;
Şaft boşaltma rafı kullanma
Silindir;160*300 2 adet
Kılavuz rayı;20*280-20*420 her biri için 2 takım
düzeltme;Bir dizi simüle edilmiş sapma düzeltmesinin benimsenmesi
Manyetik parçacık;10 kilo 1 adet

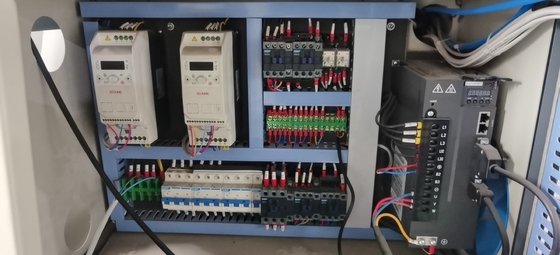

Dağıtım kutusu;Frekans dönüştürücü, iki set Geely Tech 1.5kw kullanır
Servo sürücü, Shenzhen Yingweiteng 3kw 1 setini benimser
Alçak gerilim aparatı olarak Chint, röle olarak Omron kullanılmıştır.
PLC, Japonya'dan Panasonic'i benimsiyor
Anahtarlama güç kaynağı Tayvan Mingwei'yi benimser
Malzeme boşaltma cihazı;Bir set otomatik düzeltme, bir fotoelektrik düzeltme
Servo fren 10 kg, 1 adet
Silindir 160 * 300=2 Adet
Şişirilebilir şaft 800 model, 3 inç, 1 adet
Malzeme alma platformu;Otomatik sayma ve besleme, malzemeler tasnif alanına taşıma bantları aracılığıyla gönderilir.
| İsim |
miktar |
Notlar |
| 10-12 açık uçlu anahtar |
1 takım |
|
| Açık uçlu anahtar |
1 takım |
|
| Yağ tabancası1 adet |
1 parça |
|
| Altıgen anahtarı |
1 takım |
|
| Oluklu tornavida |
1 takım |
|
| çapraz tornavida |
1 takım |
|
| Çift başlı anahtar |
1 takım |
on iki × on dört Teknik Özellikler |
| Çift başlı anahtar |
1 takım |
on dört × on dört Teknik Özellikler |
| Çift başlı anahtar |
1 takım |
yirmi iki × yirmi dört belirtim |
| Raf yatay pedi |
6 |
|
| Kullanım kılavuzu |
1 kitap |
|
| Dairesel bıçak |
6 parça |
|
