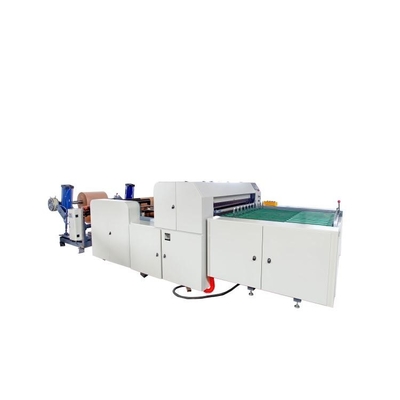

Ana bilgisayar bölümü
(5) Raf, 16 # yüksek kaliteli çelik levha yapısını benimser
1) Çekiş cihazı:
(1) Yapısal tip: aktif çekme pasif sıkıştırma tipi
(2) Çekiş tabanı bir döküm yapısını benimser (1 set)
(3) Çekme silindiri kauçuk silindirleri kullanır (teknik özellik: 4 adet) φ seksen beş × 1150 mm)
(4) Sıkıştırma yöntemi silindir kontrolünü benimser
(5) Şanzıman kılavuz silindiri, alüminyum kılavuz silindirleri kullanır (teknik özellik: 3 parça) φ yetmiş × 1150 mm)
(6) Şanzıman kılavuz silindiri ayar için yukarı ve aşağı gerilebilir
(7) Motor, 1.5KW'lık (1 set) üç fazlı asenkron değişken frekanslı motor kullanır.
(8) Frekans dönüştürücü 1,5kw Geetek (1 birim) kullanır
(9) Besleme, bir taşıma bandı tarafından kontrol edilir.
(10) Besleme mekanizmasının tamamı yer değiştirme sensörleri tarafından akıllıca kontrol edilir.
2) Besleme mekanizması:
1. Servo kontrol konumlandırma yöntemini aktif olarak benimseyin
2.4.4kw Inviton servo motor, sürücü (1 set)
3. Tüm endüstriyel kontrol sistemi, bir dijital endüstriyel kontrol sistemi sürüş yöntemini benimser: ana motor, aktif silindir konumlandırmasını çalıştırır
4. Şanzıman, senkron kayış ve senkron tekerlek aktarma mekanizmasını benimser
5. Besleme silindiri, üst ve alt pürüzsüz kauçuk silindir yapısını benimser.
3) Kesme cihazı:
(1) Kesme yöntemi: alt bıçak sabit, üst bıçak aktif kesme
(2) Biçme makinesi döküm ağır bir yapıya sahiptir:
(3) Doğrusal kılavuz ray (2 çift)
(4) Yağ kabı (2 adet)
Yağlama yağı geri dönüştürülebilir
(5) Üst ve alt bıçaklar, şerit bıçaklı ithal dengeli çelik bıçaklardan (2 çift) yapılmıştır.
(6) Alet (özellik kalın × geniş × Uzunluk: 15 × seksen × 1150 mm)
(7) Boyuna kesme yuvarlak bıçağı yüksek kaliteli çelikten yapılmıştır (2 çift)
(8) Çalıştırma yöntemi: Takım konumunu manuel olarak ayarlayın
(9) Ana şanzıman modu: Ana motor şanzımanı, eksantrik tekerlek bağlantısını tahrik etmek için bir dişli kutusu ile eşleştirilir ve biyel kolu, kesme aletini hareket ettirmek için ileri geri hareket eder
(10) Ana motor, Şanghay'da (1.5kw) değişken frekanslı hız kontrol motorunu benimser
(11) Frekans dönüştürücü Geetek'i benimser (1,5kw 1 birim)
(12) Şanzıman, senkronize bir tekerlek şanzıman mekanizmasını benimser
(13) Eksantrik tekerlek (2 takım)
(14) Biyel (2 adet)

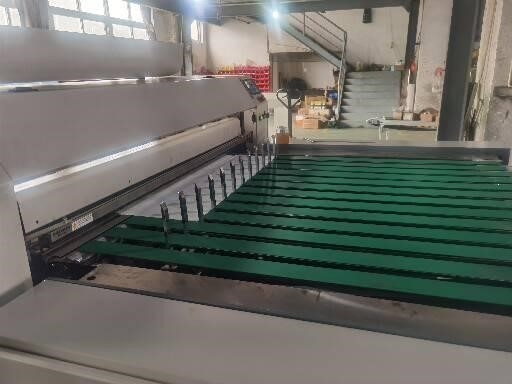

Malzeme alma platformu, konveyör bantların otomatik besleme işlevini benimser;
(1) Bitmiş sayfa sayısı Panasonic PLC tarafından kontrol edilir ve ayarlanan sayfa sayısı otomatik olarak tasnif alanına gönderilir.Makine otomatik olarak normal çalışır, bu da çalıştırmayı kolaylaştırır ve işçilikten tasarruf sağlar

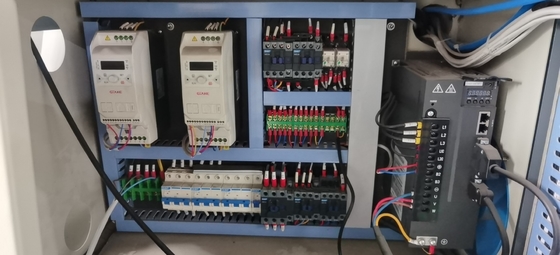

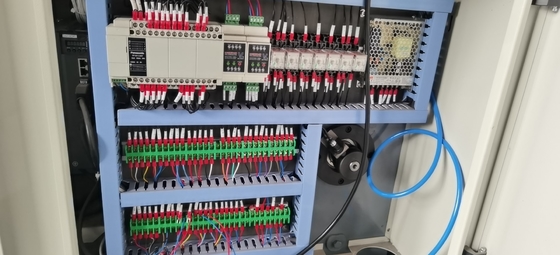

3. Elektrik kontrol kısmı: (Kontrol ve ana bilgisayar paralel olarak bağlanır) Makinenin tamamı Panasonic PLC endüstriyel kontrol sistemini benimser ve dokunmatik ekran Tayvan Weilun tarafından kontrol edilir
(1) Bu makinenin kontrol sistemi kabaca ana bilgisayar kontrolüne bölünebilir.
(2) Ana bilgisayar kontrolü: ana motor kontrolü, çekiş kontrolü, besleme kontrolü ve kesme kontrolü dahil.
(3) Sayım için bir elektronik sayaç sayacı ile donatılmış;Alarm kapatma;Otomatik sabit uzunluk, işaret etme ve işaret etme işlevleri.
(4) Yukarıdaki elektrikli bileşenler Chint'ten seçilir;Schneider markasından seçilen anahtar
4. Destekleyici tesisler: (kullanıcı sorumludur)
(1) Elektrik kaynağı: üç fazlı dört telli hava anahtarı: voltaj 380V/50Hz

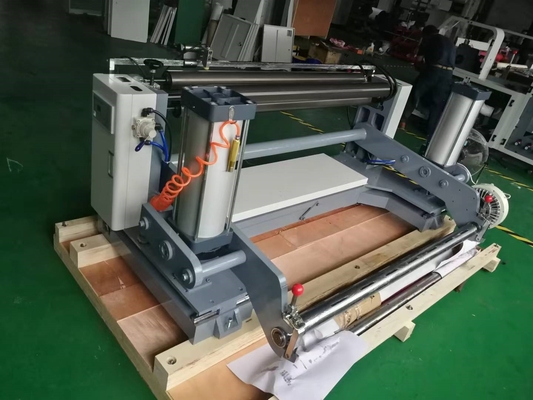

Malzeme boşaltma rafı cihazı;
