HJ-1100A-III Haddelenmiş 1100mm 1150mm için Üç Servo Otomatik Dilme Makinesi

Büyük resim : HJ-1100A-III Haddelenmiş 1100mm 1150mm için Üç Servo Otomatik Dilme Makinesi

Ürün ayrıntıları:

Menşe yeri:	Wenzhou Ruian Haijing Makine
Marka adı:	HJ
Sertifika:	Ce
Model numarası:	HJ-1100A

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 kule
Fiyat:	20000dollars
Ambalaj bilgileri:	Konteyner paketleme
Teslim süresi:	dört hafta
Ödeme koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini:	1 kule / 30 gün

İletişim

HJ-1100A-III Haddelenmiş 1100mm 1150mm için Üç Servo Otomatik Dilme Makinesi

Açıklama

Malzeme Türü:	kendinden yapışkanlı, kağıt, dokunmamış kumaş, kompozit baskı vb. gibi rulo benzeri malzemeler	Malzeme kalınlığı:	Malzeme kalınlığı
Hammaddelerin maksimum genişliği:	1100mm	Rulo yüzey genişliği:	1150mm
Kesme genişliği:	15-1150mm	Makara borusu çekirdeği:	3 paper tube; 3 kağıt tüp; using 2 Duluo gas expansion shafts 2 Duluo gaz ge
Maksimum sargı çapı:	1000MM	Azami hız:	620 metre/dakika
Dilme Hızı:	10-620 metre/dakika	Güç kaynağının toplam gücü:	18 kw
Toplam ağırlık:	3800kg	Genel boyutları:	3600 uzunluk, 2350 genişlik ve 1950 mm yükseklik
Vurgulamak:	Üç Servo Otomatik Dilme Sarma Makinesi , Otomatik Dilme Sarma Makinesi 1150mm , 18KW Otomatik Dilme Makinesi

HJ-1100A-III üç servo tam otomatik gergi dilme makinesi

HJ-1100A-III Haddelenmiş 1100mm 1150mm için Üç Servo Otomatik Dilme Makinesi 0

1, Parametre göstergeleri:

1. Malzeme türü: kendinden yapışkanlı, kağıt, dokunmamış kumaş, baskı kompoziti vb. gibi rulo benzeri malzemeler;

2. Malzeme kalınlığı;30-450g (kağıt)

3. Hammaddelerin maksimum genişliği: 1100mm

4. Rulo yüzey genişliği: 1150mm

5. Kesme genişliği: 15-1150mm

6. Makara borusu çekirdeği: 3 "kağıt boru; 2 Duluo gaz genleşme şaftı kullanılarak

7. Maksimum sarım çapı: 1000mm

8. Maksimum hız: 620 metre/dakika

9. Kesme hızı: 10-620 metre/dakika

10. Toplam güç kaynağı: 18KW

11. Toplam ağırlık: yaklaşık 3800 KG

12. Dış boyutlar: 3600 uzunluk, 2350 genişlik ve 1950 mm yükseklik

Cihaz konfigürasyonu:

Bölüm adı	Şartname ve model	miktar	marka
45 # çelik çerçeve	Duvar paneli net kalınlığı 40mm	1 çift	Krom kaplama
3 inçlik şişirilebilir mil	Kaplama Luo	2 parça
Ana çekiş silindiri çelik çubuk kaplama	φ 120 * 1150mm	1 parça
Ana çekiş kauçuk rulo poliüretan	φ 120 * 1150mm	1 parça
Sert alümina kılavuz silindiri	Φ 90 * 1150mm	10 adet

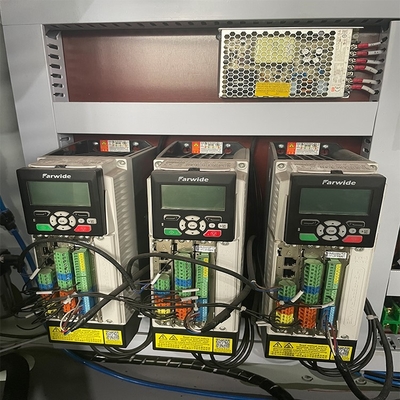

Sarma servosu	5.5KW	2 takım	Güzellik Departmanı
Çekiş servosu	5.5KW	1 takım	Güzellik Departmanı
sürmek	5.5KW	3 ünite	Shenzhen Hongyuan
Atık üfleme kenar fanı	1.5KW	1 ünite	Wuxi
rulman		1 parti	HRB
Pnömatik bileşenler		1 parti
Yuvarlak bıçak ısıtma işlevini benimser		1 takım

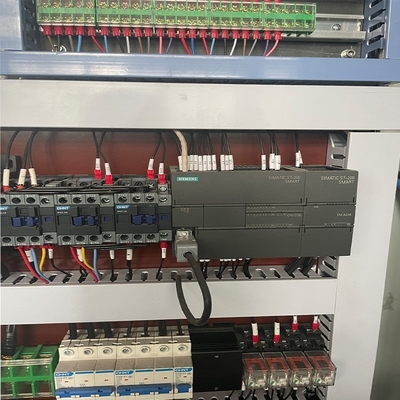

Master PLC programlanabilir kontrolör	TPC1061Ti	1 parça	Siemens

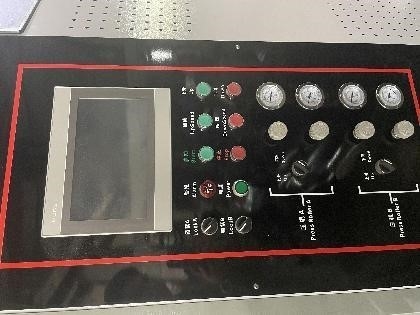

10 inç gerçek renkli dokunmatik ekran	TPC1061Ti	1 parça	Pekin Kunlun Tongshi
yakınlık anahtarı		1 parça	Japonya OMRON
Alçak gerilim aparatı		1 parça	Schneider
Anahtarlama Modu Güç Kaynağı	S100-24	1 parça	Tayvan Mingwei

3, Her parçanın fonksiyonel açıklaması:

(1).Çekiş Departmanı:

1. Çekiş silindiri, 5.5KW'lık bir servo motor tarafından tahrik edilir.

(2).Atık kenar geri dönüşüm cihazı:

Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.

(3).Sarım mekanizması: (bitmiş ürün boşaltma mekanik olarak tamamlanır)

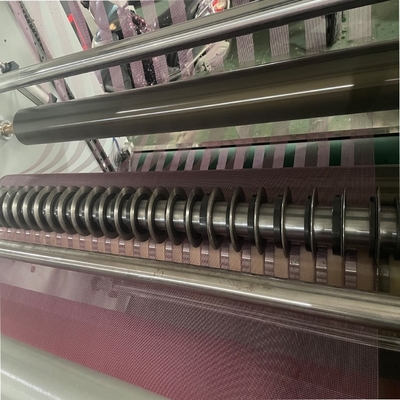

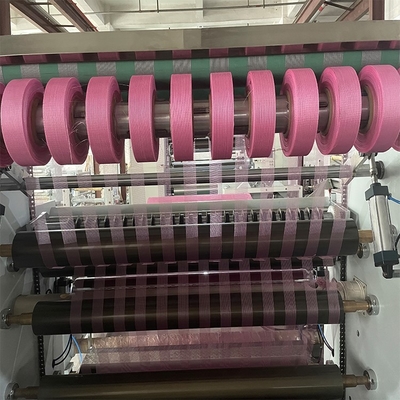

1. Kesilen malzeme, hem üst hem de alt eksen kullanılarak bağımsız olarak sarılır ve dilimleme bıçağı, dilimleme için dairesel bir bıçak kullanır (8 çift)

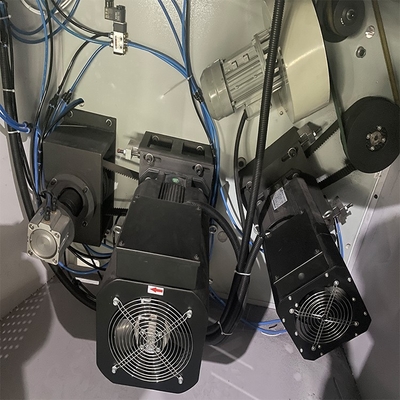

2. Üst ve alt sargı millerinin her biri, pnömatik genleşme miline sahip birer adet 5.5KW'lık servo motora sahiptir.Sarım gerilimi, mevcut bobin çapına göre Siemens PLC tarafından otomatik olarak kontrol edilir ve birden fazla yarık kesildiğinde bitmiş malzemelerin düzgün olmasını sağlar.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe, PLC otomatik olarak sargı servo motorunun hızını azaltacak şekilde kontrol eder.

5. Tahliye cihazı

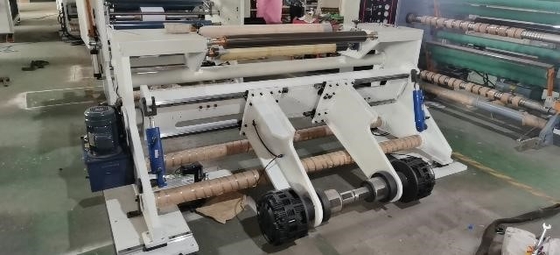

Şaftsız hidrolik otomatik besleme yapısını benimsemek

(1) Bir çift boşaltma şasisi

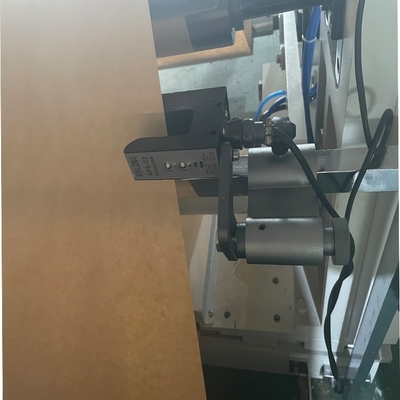

(2) 1 takım analog düzeltme motoru

(3) Kılavuz ray 35 model 8 adet

(4) 40 kalınlıktaki anıt kemer için bir çift yüksek kaliteli çelik kullanılmıştır.

(5) 1 çift kaldırma kolu

(6) Silindir 4 çift

(7) 1 çift eksen dışı üst koni

(8) Hava freni 1 çift

Elektrikli ekipman benimser

Alçak gerilim elektrikli ev aletleri için Chint Group, buton anahtarlar için Snyder, PLC için Siemens kullanılmaktadır ve tüm makinenin çalışma sistemi kontrol edilmektedir.

4, Makine Parçası Konumu

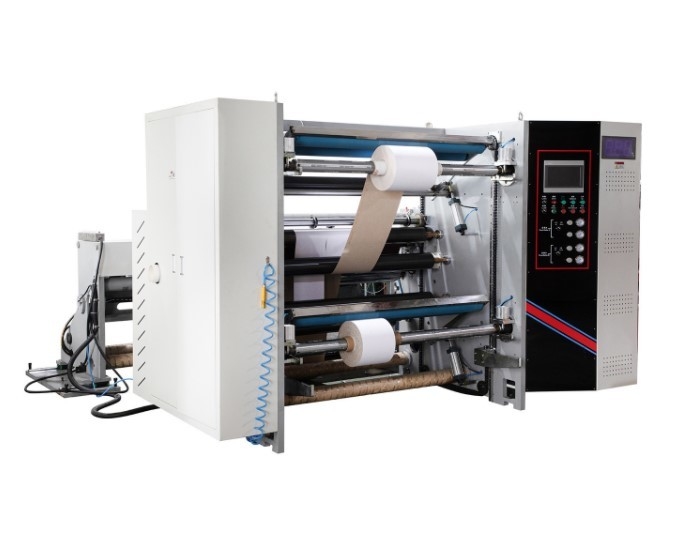

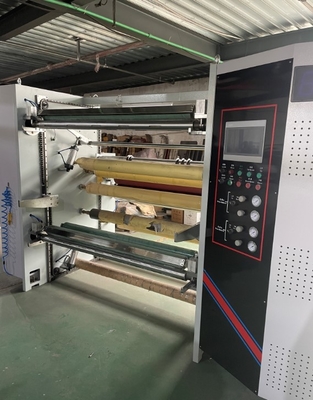

Genel görünüm
