Ürün ayrıntıları:
|
| Malzeme Türü: | PET, BOPP, BOF, PE, OPP haddelenmiş malzeme | Malzeme kalınlığı: | 0,012-0,5 mm (membran) |
|---|---|---|---|
| Hammaddelerin maksimum genişliği: | 1100mm | Rulo yüzey genişliği: | 1150mm |
| Kesme genişliği: | 20-1100mm | Makara borusu çekirdeği: | 3 paper tube; 3 kağıt tüp; using 2 Duluo gas expansion shafts 2 Duluo gaz ge |
| Maksimum sargı çapı: | 600mm | Azami hız: | 450 metre/dakika |
| Dilme Hızı: | 10-450 metre/dakika | Güç kaynağının toplam gücü: | 13KW |
| Toplam ağırlık: | 4200kg | Genel boyutları: | 2414 uzunluk, 3690 genişlik ve 1720 mm yükseklik |
| Vurgulamak: | HJ-1100A-III Dilme Sarma Makinesi,Dilme Sarma Makinesi 450m/dak,Dilme Sarıcı BOPP Makinesi |
||

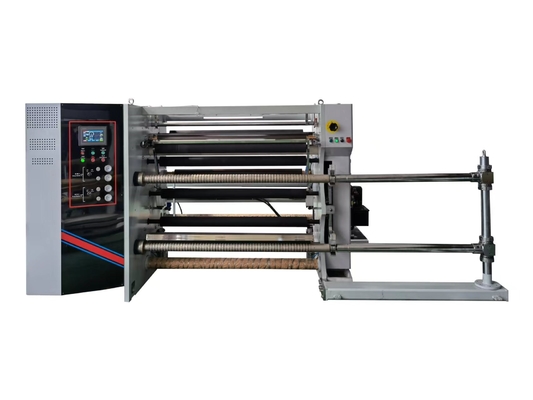

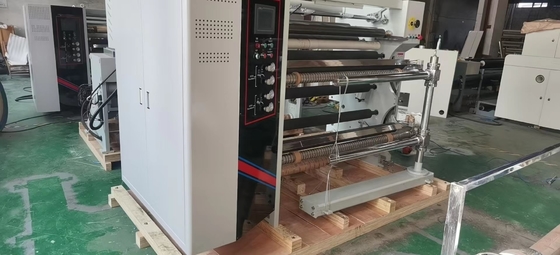

HJ-1100A-III üç servo tam otomatik gergi dilme makinesi
| Bölüm adı | Şartname ve model | miktar | marka |
| 45 # çelik çerçeve | Duvar paneli net kalınlığı 40mm | 1 çift | |
| 3 inçlik şişirilebilir mil | Kaplama Luo | 2 parça | |
| Ana çekiş çubuğu | φ 120 * 1150mm | 1 parça | |
| Ana çekiş kauçuk rulo poliüretan | φ 120 * 1150mm | 7 adet | |
| Sert alümina kılavuz silindiri | Φ 90 * 1150mm | 6 parça | |
| Sarma servosu | 5.5KW | 2 takım | Güzellik Departmanı |
| Çekiş servosu | 5.5KW | 1 takım | Güzellik Departmanı |
| sürmek | 5.5KW | 3 ünite | Shenzhen Hongyuan |
| Atık üfleme kenar fanı | 1.5KW | 1 ünite | Wuxi |
| rulman | 1 parti | HRB | |
| Pnömatik bileşenler | 1 parti | ||
| Yuvarlak bıçak ısıtma işlevini benimser | 6 çift | ||
| Master PLC programlanabilir kontrolör | CPU224XP | Siemens | |
| 7 inç gerçek renkli dokunmatik ekran | TPC1061Ti | 1 parça | Pekin Kunlun Tongshi |
| yakınlık anahtarı | 1 parça | Japonya OMRON | |
| Alçak gerilim aparatı | 1 parça | Schneider | |
| Anahtarlama Modu Güç Kaynağı | 1 parti | Tayvan Mingwei |
3, Her parçanın fonksiyonel açıklaması:
1. Çekiş Departmanı:
1. Çekiş silindiri, 3,7KW'lık bir servo motor tarafından tahrik edilir.
2. Atık kenar geri dönüşüm cihazı:
Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.

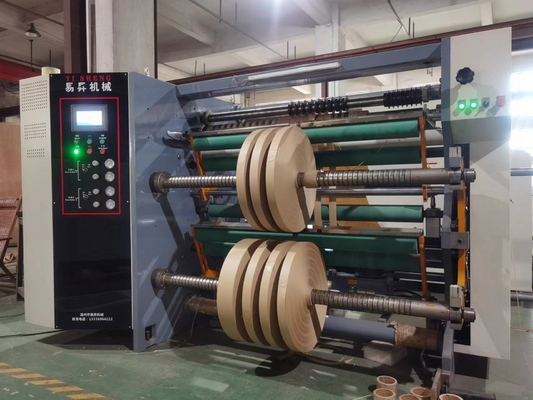

3. Sarım mekanizması: (Bitmiş ürünün sol veya sağ ucu müşteri tarafından sipariş verilirken belirlenir)
1. Kesilen malzeme, hem üst hem de alt eksen kullanılarak bağımsız olarak sarılır ve dilme bıçağı, dilme için düz bir bıçak kullanır (6 çift)
2. Üst ve alt sargı millerinin her biri, pnömatik genleşme miline sahip birer adet 3.7KW servo motora sahiptir.Sarım gerilimi, mevcut bobin çapına göre Siemens PLC tarafından otomatik olarak kontrol edilir ve birden fazla yarık kesildiğinde bitmiş malzemenin düzgün olmasını sağlar.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe Siemens PLC, sargı servo motorunun hızını azaltmak için otomatik olarak kontrol eder.
5. Tahliye cihazı
Bağlantılı milsiz hidrolik otomatik besleme yapısının benimsenmesi
(1) 1 takım analog düzeltme motoru
(2) Kılavuz ray 25 model 4 adet
(3) 40 kalınlıktaki anıt kemer için bir çift yüksek kaliteli çelik kullanılmıştır.
(4) 1 çift kaldırma kolu
(5) Silindir 140X63 1 çift
(6) Tahliye freni bir çift hava freni kullanır

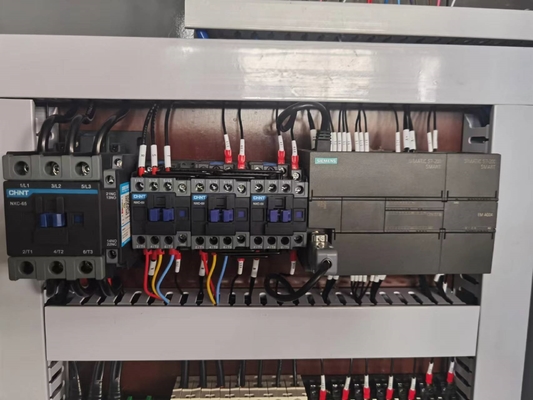

Elektrikli ekipman benimser
Alçak gerilim elektrikli ev aletleri için Chint Group, buton anahtarlar için Snyder, PLC için Siemens kullanılmaktadır ve tüm makinenin çalışma sistemi kontrol edilmektedir.
kontrol bölümü PLC Siemens'i benimsiyor Elektrikli ekipman Chint'i benimsiyor

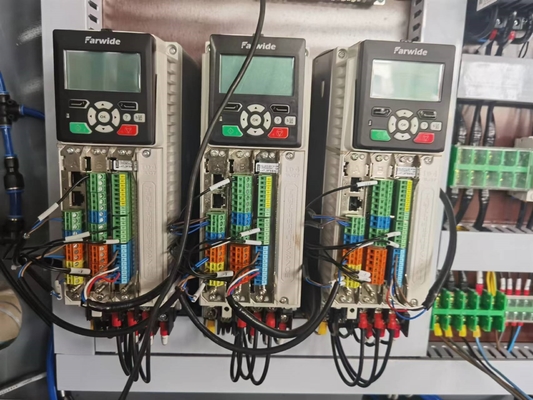

sürücü kontrolü Üç Shenzhen Hongyuan sürücüsünü kullanma

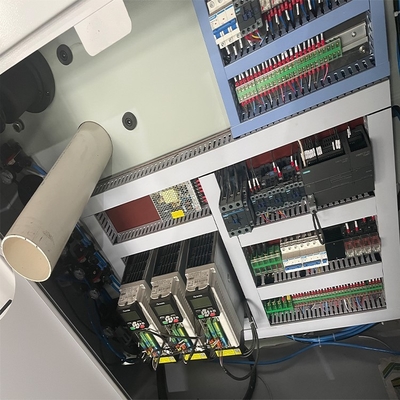

Dağıtım kutusu bölümü

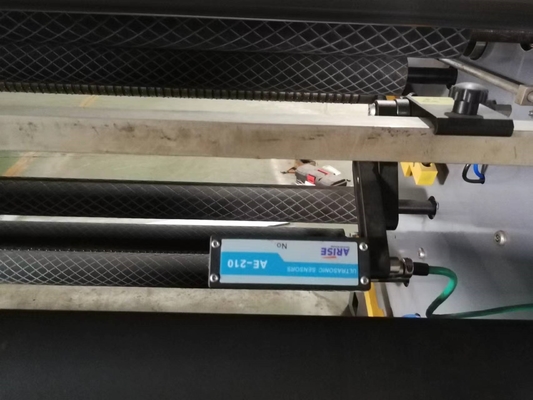

Düzeltme sistemi
Yarasalar kullanılarak simüle edilmiş düzeltme

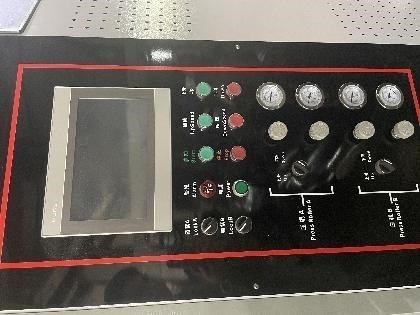

Operasyon bölümü
Dokunmatik ekran, Kunlun bağlantılı 7 inç modunu benimser
Anahtar, Snyder'ı benimser
Hava basıncı regülasyonu, hassas bir regülasyon valfi tarafından kontrol edilir.
5.
Teslimat döngüsü: 35 iş günü içinde.
