Ürün ayrıntıları:
|
| Malzeme Türü: | PET, BOPP, BOF, PE, OPP haddelenmiş malzeme | Malzeme kalınlığı: | 0,012-0,5 mm (membran) |
|---|---|---|---|
| Hammaddelerin maksimum genişliği: | 1400mm | Rulo yüzey genişliği: | 1150mm |
| Kesme genişliği: | 10-1100mm | Makara borusu çekirdeği: | 3 kağıt tüp |
| Maksimum sargı çapı: | 600mm | Azami hız: | 300 metre/dakika |
| Dilme Hızı: | 10-300 metre/dakika | Güç kaynağının toplam gücü: | 12.5KW |
| Toplam ağırlık: | 4200kg | Genel boyutları: | 3200 uzunluk, 2600 genişlik ve 1500 mm yükseklik |
| Vurgulamak: | HJ-1100A-III Dilme Sarma Makinesi,Dilme Sarma Makinesi 1100mm,Dilme Sarıcı PET Makinesi |
||

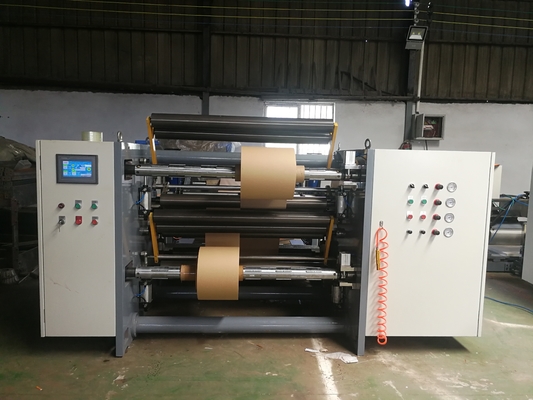

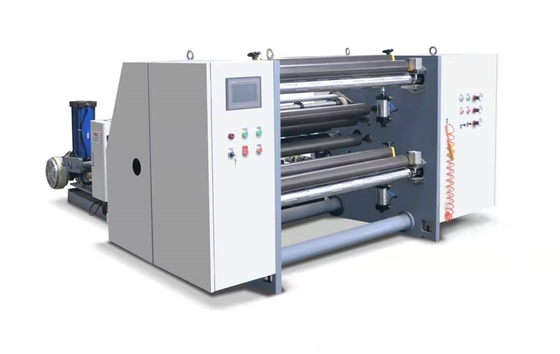

HJ-1100A-III üç servo tam otomatik gergi dilme makinesi
1, Parametre göstergeleri:
1. Malzeme türü: PET, BOPP, BOF, PE, OPP ve diğer haddelenmiş malzemeler;
2. Malzeme kalınlığı: 0,012-0,5 mm (film);30-450g (kağıt)
3. Hammaddelerin maksimum çapı: 1400mm
4. Hammadde tüp çekirdeği: 3 "kağıt tüp
5. Hammaddelerin maksimum genişliği: 1100mm
6. Rulo yüzey genişliği: 1150mm
7. Kesme genişliği: 10-1100mm
8. Makara borusu çekirdeği: 3 "kağıt boru;
9. Maksimum sarım çapı: 600mm
10. Toplam sapma düzeltme hareketi: 150 mm
11. Maksimum hız: 300 metre/dakika
12. Kesme hızı: 10-300 metre/dakika
13. Toplam güç kaynağı: 12.5KW
14. Toplam ağırlık: yaklaşık 4200 KG
15. Dış boyutlar: 3200 mm uzunluk, 2600 mm genişlik ve 1500 mm yükseklik
| Bölüm adı | Şartname ve model | miktar | marka |
| 45 # çelik çerçeve | Duvar paneli net kalınlığı 40mm | 1 çift | |
| 3 inçlik şişirilebilir mil | 2 parça | ||
| Ana çekiş çubuğu | φ 120 * 1150mm | 1 parça | |
| Ana çekiş kauçuk rulo poliüretan | φ 120 * 1150mm | 1 parça | |
| Sert alümina kılavuz silindiri | Φ 75 * 1150mm | 13 adet | |
| Sarma servosu | 3.7KW | 2 takım | Güzellik Departmanı |
| Çekiş servosu | 3.7KW | 1 takım | Güzellik Departmanı |
| Manyetik toz freni gevşemek için kullanılır | 20kg | 1 ünite | |
| Atık üfleme kenar fanı | 1.1KW | 1 ünite | Wuxi |
| rulman | 1 parti | HRB | |
| Pnömatik bileşenler | 1 parti | ||
| drvie | 3.7KW | 3 ünite | Shenzhen Hongyuan |
| Sapmanın ultrasonik düzeltmesi | 1 takım | Yarasalar | |
| Master PLC programlanabilir kontrolör | CPU224XP | 1 parça | Siemens |
3, Her parçanın fonksiyonel açıklaması:
1. Çekiş Departmanı:
1. Çekiş silindiri, 3,7KW'lık bir servo motor tarafından tahrik edilir.
2. Atık kenar geri dönüşüm cihazı:
Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.

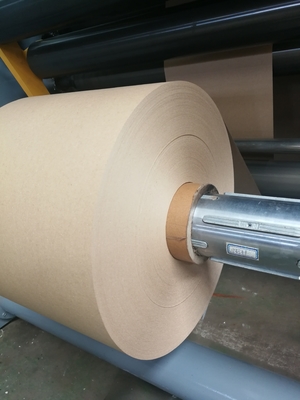

3. Sarım mekanizması: (Bitmiş ürünün sol veya sağ ucu müşteri tarafından sipariş verilirken belirlenir)
1. Kesilen malzeme, hem üst hem de alt eksen kullanılarak bağımsız olarak sarılır ve dilme bıçağı, dilme için düz bir bıçak kullanır (6 çift)
2. Üst ve alt sargı millerinin her biri, pnömatik genleşme miline sahip birer adet 3.7KW servo motora sahiptir.Sarım gerilimi, mevcut bobin çapına göre Siemens PLC tarafından otomatik olarak kontrol edilir ve birden fazla yarık kesildiğinde bitmiş malzemenin düzgün olmasını sağlar.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe Siemens PLC, sargı servo motorunun hızını azaltmak için otomatik olarak kontrol eder.
5. Tahliye cihazı
Bağlantılı milsiz hidrolik otomatik besleme yapısının benimsenmesi
(1) 1 takım analog düzeltme motoru
(2) Kılavuz ray 25 model 4 adet
(3) 40 kalınlıktaki anıt kemer için bir çift yüksek kaliteli çelik kullanılmıştır.
(4) 1 çift kaldırma kolu
(5) Silindir 140X63 1 çift
(6) Tahliye freni bir çift hava freni kullanır
Elektrikli ekipman benimser
Alçak gerilim elektrikli ev aletleri için Chint Group, buton anahtarlar için Snyder, PLC için Siemens kullanılmaktadır ve tüm makinenin çalışma sistemi kontrol edilmektedir.
kontrol bölümü PLC Siemens'i benimsiyor Elektrikli ekipman Chint'i benimsiyor
sürücü kontrolü Üç Shenzhen Hongyuan sürücüsünü kullanma

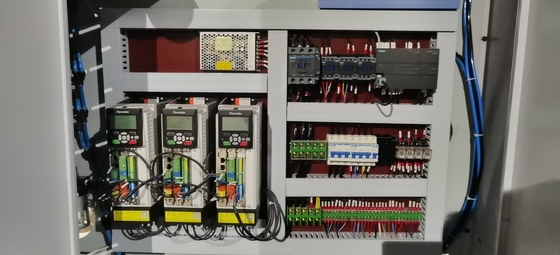

Dağıtım kutusu bölümü
Düzeltme sistemi
Yarasalar kullanılarak simüle edilmiş düzeltme
Operasyon bölümü

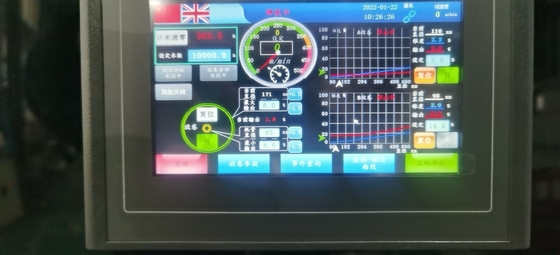

Dokunmatik ekran, Kunlun bağlantılı 7 inç modunu benimser
Anahtar, Snyder'ı benimser
Hava basıncı regülasyonu, hassas bir regülasyon valfi tarafından kontrol edilir.
5.
Teslimat döngüsü: 35 iş günü içinde.
