Ürün ayrıntıları:
|
| Malzeme Türü: | PET, BOPP, BOF, PE, OPP haddelenmiş malzeme | Malzeme kalınlığı: | 0,012-0,5 mm (membran) |
|---|---|---|---|
| Hammaddelerin maksimum genişliği: | 1400mm | Rulo yüzey genişliği: | 1150mm |
| Kesme genişliği: | 10-1100mm | Makara borusu çekirdeği: | 3 kağıt tüp |
| Maksimum sargı çapı: | 600mm | Azami hız: | 300 metre/dakika |
| Dilme Hızı: | 10-300 metre/dakika | Güç kaynağının toplam gücü: | 12.5KW |
| Toplam ağırlık: | 4200kg | Genel boyutları: | 3200 uzunluk, 2600 genişlik ve 1500 mm yükseklik |
| Vurgulamak: | Tam Otomatik Germe Dilme Sarma Makinesi,0.5mm yüksek hızlı dilme makinesi,Otomatik Germe Dilme Makinesi 1150mm |
||

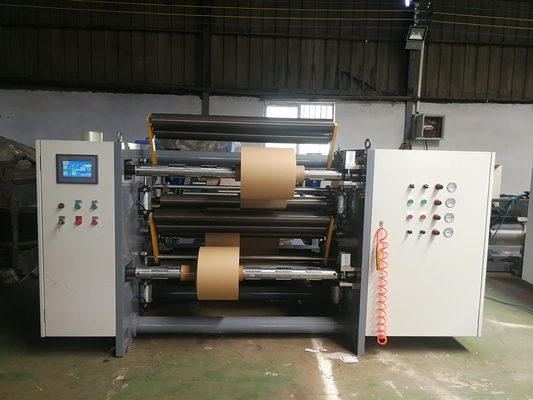

HJ-D1100- III üç servo tam otomatik gergi dilme makinesi
1, Parametre göstergeleri:
1. Malzeme türü: PET, BOPP, BOF, PE, OPP ve diğer haddelenmiş malzemeler;
2. Malzeme kalınlığı: 0,012-0,5 mm (film);30-450g (kağıt)
3. Hammaddelerin maksimum çapı: 1400mm
4. Hammadde tüp çekirdeği: 3 "kağıt tüp
5. Hammaddelerin maksimum genişliği: 1100mm
6. Rulo yüzey genişliği: 1150mm
7. Kesme genişliği: 10-1100mm
8. Makara borusu çekirdeği: 3 "kağıt boru;
9. Maksimum sarım çapı: 600mm
10. Toplam sapma düzeltme hareketi: 150 mm
11. Maksimum hız: 300 metre/dakika
12. Kesme hızı: 10-300 metre/dakika
13. Toplam güç kaynağı: 12.5KW
14. Toplam ağırlık: yaklaşık 4200 KG
15. Dış boyutlar: 3200 mm uzunluk, 2600 mm genişlik ve 1500 mm yükseklik
| Bölüm adı | Şartname ve model | miktar | marka |
| 45 # çelik çerçeve | Duvar paneli net kalınlığı 40mm | 1 çift | |
| 3 inçlik şişirilebilir mil | 2 parça | ||
| Ana çekiş çubuğu | φ 120 * 1150mm | 1 parça | |
| Ana çekiş kauçuk rulo poliüretan | φ 120 * 1150mm | 1 parça | |
| Sert alümina kılavuz silindiri | Φ 75 * 1150mm | 13 adet | |
| Sarma servosu | 3.7KW | 2 takım | Güzellik Departmanı |
| Çekiş servosu | 3.7KW | 1 takım | Güzellik Departmanı |
| Manyetik toz freni gevşemek için kullanılır | 20kg | 1 ünite | |
| Atık üfleme kenar fanı | 1.1KW | 1 ünite | Wuxi |
| rulman | 1 parti | HRB | |
| Pnömatik bileşenler | 1 parti | ||
| drvie | 3.7KW | 3 ünite | Shenzhen Hongyuan |
| Sapmanın ultrasonik düzeltmesi | 1 takım | Yarasalar | |
| Master PLC programlanabilir kontrolör | CPU224XP | 1 parça | Siemens |
| 7 inç gerçek renkli dokunmatik ekran | TPC1061Ti | 1 parça | Pekin Kunlun Tongshi |
| yakınlık anahtarı | 1 parça | Japonya OMRON | |
| Alçak Gerilim Aparatı | 1 parti | schneider | |
| güç kaynağı anahtarı | S100-24 | 1 parça | iyi demek |
3, Her parçanın fonksiyonel açıklaması:
1. Çözme Bölümü:
1. Çözme, tek kişinin çalışması için uygun olan, milsiz bir pnömatik besleme rafını benimser.Özel bir şişirilebilir şaft formunu benimsemek, tüp göbeğinin iç duvarına zarar vermez.
2. Çözme gerilimini serbestçe değiştirmek için üç mod vardır: basınç sensörü kapalı döngü otomatik sabit gerilim kontrol modu, basınç sensörü serbest açık döngü otomatik sabit gerilim kontrol modu ve manuel gerilim.
3. Çözme çapı, malzeme kalınlığının girilmesine gerek kalmadan, açma transmisyon milindeki yakınlık anahtarı tarafından otomatik olarak algılanır.Kalan çözme çapı otomatik olarak yavaşlayacak ve duracak şekilde ayarlanabilir, bu da bir sonraki bobinin alınmasını kolaylaştırır.
4. Serbest bırakma ve sıkma kenarlarını manuel olarak ayarlamak için ± 10 mm ayar aralığına sahip bir mekanizma ile donatılmıştır.
5. Otomatik sapma düzeltme sistemi, filmin veya kağıdın kenarını otomatik olarak düzeltir.
II.Çekiş Departmanı:
1. Çekiş silindiri, 3,7KW'lık bir servo motor tarafından tahrik edilir.
III.Atık kenar geri dönüşüm cihazı:
Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.

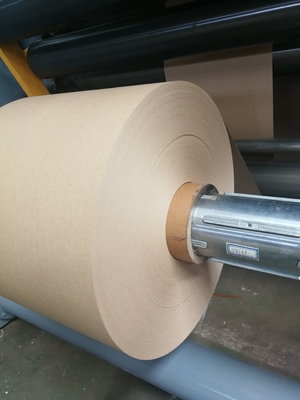

4. Sarım mekanizması: (Bitmiş ürünlerin sol veya sağ uçtan tahliyesi sipariş sırasında müşteri tarafından belirlenir)
1. Kesilen malzemeyi bağımsız olarak yuvarlamak için hem üst hem de alt eksenleri kullanın.
2. Üst ve alt sargı millerinin her biri, pnömatik kayar mili tahrik etmek için birer adet 3,7KW'lık servo motora sahiptir.Sarım gerilimi, iki Japon SMC elektrikli kontrollü orantılı valf tarafından kontrol edilir ve PLC, gerilimi mevcut bobin çapına göre otomatik olarak kontrol eder, böylece birden fazla yarık kesildiğinde malzeme kalınlık faktörü olmaz.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, pnömatik basınç silindiri ve kendinden ağırlıklı basınç silindiri tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe, PLC otomatik olarak sargı servo motorunun hızını azaltacak şekilde kontrol eder.
6. Dilme bıçağı, isteğe bağlı bir hava bıçağıyla (parça başına 320 yuan) dilimleme için yuvarlak bir bıçak (6 çift) kullanır.

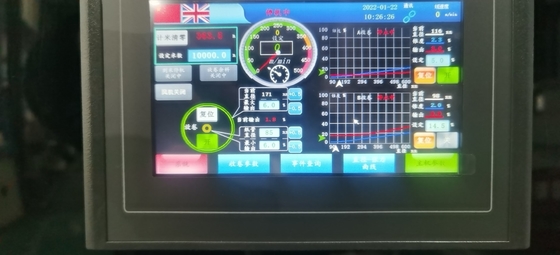

Dokunmatik ekran Beijing Kunlun Tongshi 7 inç'i benimser

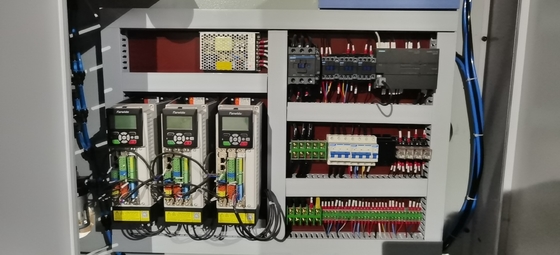

Ana elektrikli ev aletleri;3 Hongyuan sürücü, Almanya'dan Siemens PLC

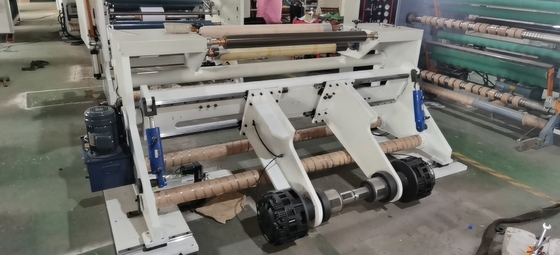

Milsiz boşaltma rafı;Hidrolik otomatik besleme rafı, 1 hidrolik istasyon, 4 yağ silindiri, 8 kılavuz ray, 1 çift havalı fren, 1 çift üst koni, 3 alüminyum çubuk ve 1 set yarasa düzeltme
Alıntı yapmak
(1) HJ-D1100'ün satış fiyatı 136600 yuan'dır ve yukarıdaki fiyatlara vergi ve nakliye masrafları dahildir
(2) Ödeme yöntemi;Sözleşme imzalandıktan sonra %30 peşinat, %60'ı ise sevkiyattan önce ödenecektir.Hata ayıklama ve kabulden sonra kalan %10 ödenecektir
(3) Teslim süresi;Yaklaşık 35 gün, belirli teslim süresi sözleşme imzalanarak onaylanır.
(4) Garanti süresi;1 yıl.
