Üç Servo Gergi Dilme Makinesi Tam Otomatik 30 - 450g 1300mm

1, Parametre göstergeleri:

1. Malzeme türü: kendinden yapışkanlı, kağıt, dokunmamış kumaş, baskı kompoziti vb. gibi rulo benzeri malzemeler;

2. Malzeme kalınlığı;30-450g (kağıt)

3. Hammaddelerin maksimum genişliği: 1300mm

4. Rulo yüzey genişliği: 1350mm

5. Kesme genişliği: 15-1300mm

6. Makara borusu çekirdeği: 3 "kağıt boru; 2 Duluo gaz genleşme şaftı kullanılarak

7. Maksimum sarım çapı: 1000mm

8. Maksimum hız: 600 metre/dakika

9. Kesme hızı: 10-600 metre/dakika

10. Toplam güç kaynağı: 25KW

11. Toplam ağırlık: yaklaşık 5400 KG

12. Dış boyutlar: 3600 uzunluk, 2650 genişlik ve 1950 mm yükseklik

3, Her parçanın fonksiyonel açıklaması:

1. Çekiş Departmanı:

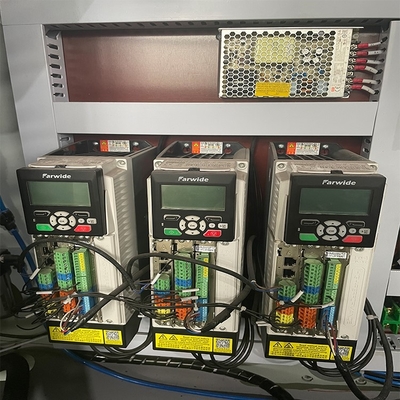

1. Çekiş silindiri, 7,5KW'lık bir servo motor tarafından tahrik edilir.

2. Atık kenar geri dönüşüm cihazı:

Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.

III.Sarım mekanizması: (bitmiş ürün boşaltma mekanik olarak tamamlanır)

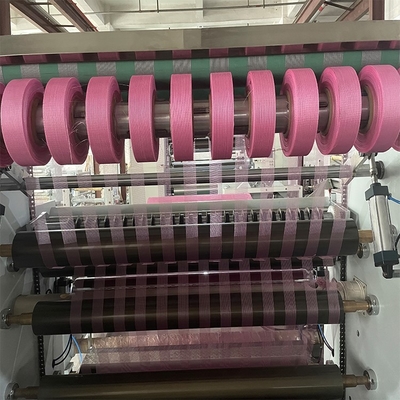

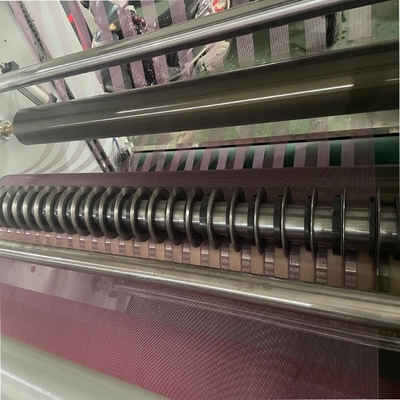

1. Kesilen malzeme, hem üst hem de alt eksen kullanılarak bağımsız olarak sarılır ve dilimleme bıçağı, dilimleme için dairesel bir bıçak kullanır (8 çift)

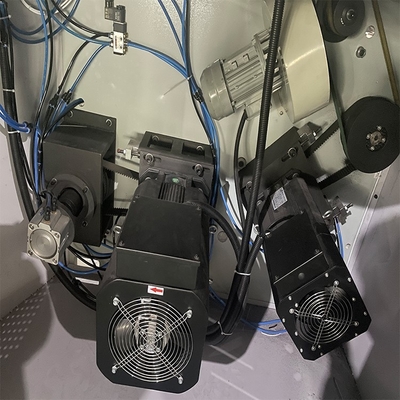

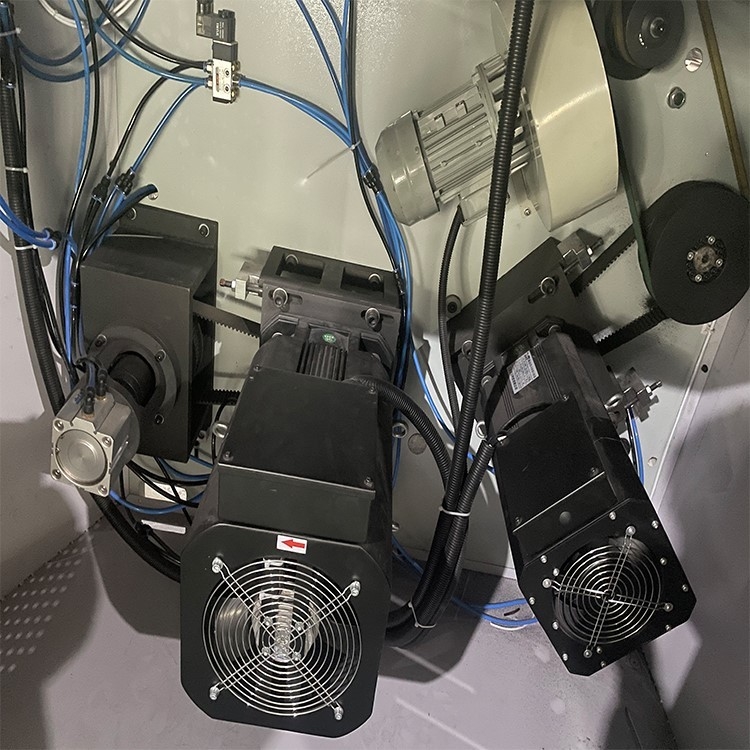

2. Üst ve alt sargı millerinin her biri, pnömatik genleşme miline sahip birer adet 7.5KW servo motora sahiptir.Sarım gerilimi, mevcut bobin çapına göre Siemens PLC tarafından otomatik olarak kontrol edilir ve birden fazla yarık kesildiğinde bitmiş malzemenin düzgün olmasını sağlar.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe, PLC otomatik olarak sargı servo motorunun hızını azaltacak şekilde kontrol eder.

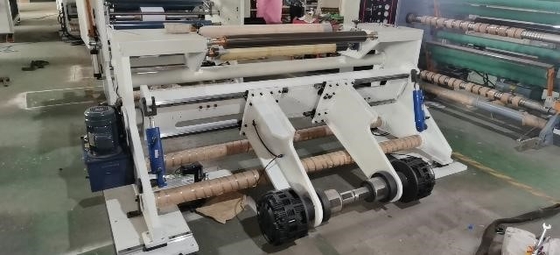

5. Tahliye cihazı

Şaftsız hidrolik otomatik besleme yapısını benimsemek

(1) Bir çift boşaltma şasisi

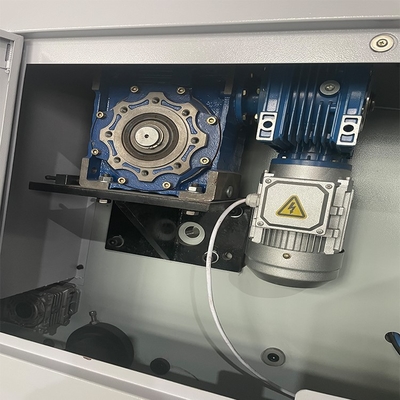

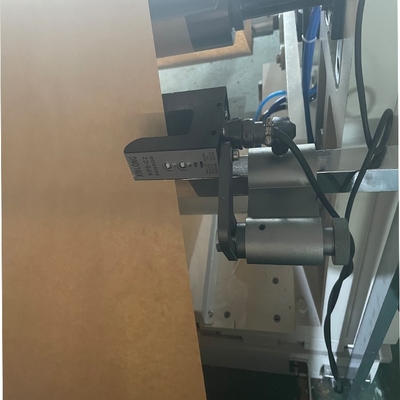

(2) 1 takım analog düzeltme motoru

(3) Kılavuz ray 35 model 8 adet

(4) 40 kalınlıktaki anıt kemer için bir çift yüksek kaliteli çelik kullanılmıştır.

(5) 1 çift kaldırma kolu

(6) Silindir 4 çift

(7) 1 çift eksen dışı üst koni

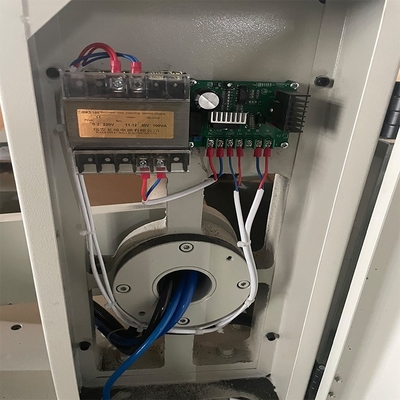

(8) Hava freni 1 çift

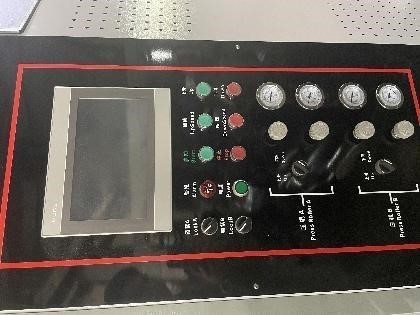

Elektrikli ekipman benimser

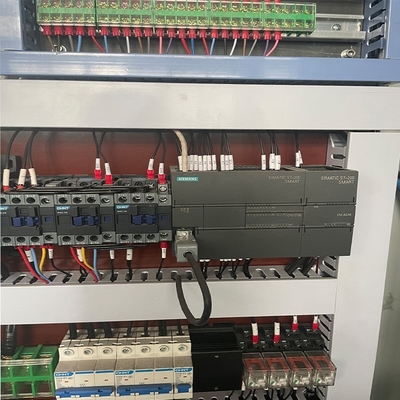

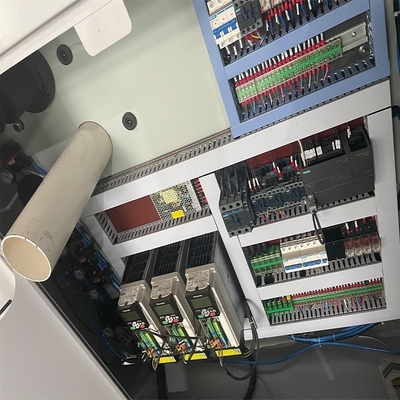

Alçak gerilim elektrikli ev aletleri için Chint Group, buton anahtarlar için Snyder, PLC için Siemens kullanılmaktadır ve tüm makinenin çalışma sistemi kontrol edilmektedir.

4, Makine Parçası Konumu

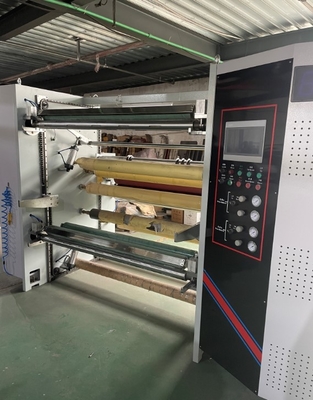

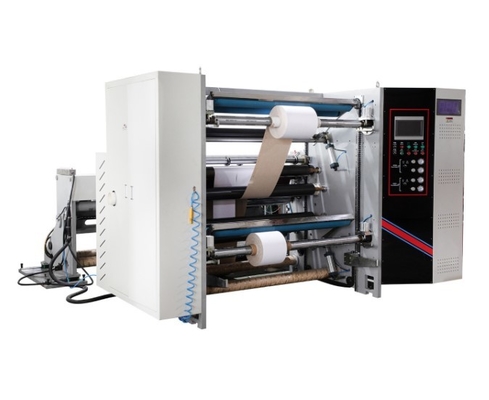

Genel görünüm
