Ürün ayrıntıları:
|
| Malzeme Türü: | PET、BOPP、BOF、PE、OPP baskı ve diğer rulo benzeri malzemeler; | Malzeme kalınlığı: | 30-450g (kağıt) |
|---|---|---|---|
| Hammaddelerin maksimum genişliği: | 1300mm | Rulo yüzey genişliği: | 1350mm |
| Kesme genişliği: | 20-1300mm | Makara borusu çekirdeği: | 3" kağıt tüp; 2 Duluo gaz genleşme mili kullanılarak |
| Maksimum sargı çapı: | 800mm | Azami hız: | 450 metre/dakika |
| Dilme Hızı: | 10-400 metre/dakika | Güç kaynağının toplam gücü: | 12KW |
| Toplam ağırlık: | 4200kg | Genel boyutları: | 2414 uzunluk, 3890 genişlik ve 1720 mm yükseklik |
| Kalınlık: | 0,012-0,5 mm (membran) | ||
| Vurgulamak: | Otomatik Gergi Dilme Sarma Makinesi,Nonwoven Kumaş rulo dilme makinesi,1300mm Gergi Dilme Makinesi |
||
HJ-C1300- III üç servo tam otomatik gergi dilme makinesi
otomatik gergi dilme makinesi
1, Parametre göstergeleri:
1. Malzeme türü: kendinden yapışkanlı, kağıt, dokunmamış kumaş, baskı kompoziti vb. gibi rulo benzeri malzemeler;
2. Malzeme kalınlığı;30-450g (kağıt)
3. Hammaddelerin maksimum genişliği: 1300mm
4. Rulo yüzey genişliği: 1350mm
5. Kesme genişliği: 15-1300mm
6. Makara borusu çekirdeği: 3 "kağıt boru; 2 Duluo gaz genleşme şaftı kullanılarak
7. Maksimum sarım çapı: 1000mm
8. Maksimum hız: 600 metre/dakika
9. Kesme hızı: 10-600 metre/dakika
10. Toplam güç kaynağı: 25KW
11. Toplam ağırlık: yaklaşık 5400 KG
12. Dış boyutlar: 3600 uzunluk, 2650 genişlik ve 1950 mm yükseklik
| Bölüm adı | Şartname ve model | miktar | marka |
| 45 # çelik çerçeve | Duvar paneli net kalınlığı 40mm | 1 çift | |
| 3 inçlik şişirilebilir mil | Kaplama Luo | 2 parça | |
| Ana çekiş silindiri çelik çubuk kaplama | φ 200 * 1350mm | 1 parça | |
| Ana çekiş kauçuk rulo poliüretan | φ 180 * 1350mm | 1 parça | |
| Sert alümina kılavuz silindiri | Φ 125 * 1350mm | 10 adet | |
| Sarma servosu | 7.5KW | 2 takım | Güzellik Departmanı |
| Çekiş servosu | 7.5KW | 1 takım | Güzellik Departmanı |
| sürmek | 7.5KW | 3 ünite | |
| Atık üfleme kenar fanı | 1.5KW | 1 ünite | Wuxi |
| rulman | 1 parti | HRB | |
| pnömatik bileşenler | 1 parti | ||
| Dairesel bıçak benimser | 8 birim | Shenzhen Hongyuan | |
| Master PLC programlanabilir kontrolör | CPU224XP | 1 parça | Siemens |
| 10 inç gerçek renkli dokunmatik ekran | TPC1061Ti | 1 parça | Pekin Kunlun Tongshi |
| yakınlık anahtarı | 1 parça | Japonya OMRON | |
| Alçak Gerilim Aparatı | 1 parti | schneider | |
| güç kaynağı anahtarı | S100-24 | 1 parça | iyi demek |
3, Her parçanın fonksiyonel açıklaması:
1. Çekiş Departmanı:
1. Çekiş silindiri, 7,5KW'lık bir servo motor tarafından tahrik edilir.
2. Atık kenar geri dönüşüm cihazı:
Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.
III.Sarım mekanizması: (bitmiş ürün boşaltma mekanik olarak tamamlanır)
1. Kesilen malzeme, hem üst hem de alt eksen kullanılarak bağımsız olarak sarılır ve dilimleme bıçağı, dilimleme için dairesel bir bıçak kullanır (8 çift)
2. Üst ve alt sargı millerinin her biri, pnömatik genleşme miline sahip birer adet 7.5KW servo motora sahiptir.Sarım gerilimi, mevcut bobin çapına göre Siemens PLC tarafından otomatik olarak kontrol edilir ve birden fazla yarık kesildiğinde bitmiş malzemenin düzgün olmasını sağlar.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe, PLC otomatik olarak sargı servo motorunun hızını azaltacak şekilde kontrol eder.
5. Tahliye cihazı
Şaftsız hidrolik otomatik besleme yapısını benimsemek
(1) Bir çift boşaltma şasisi
(2) 1 takım analog düzeltme motoru
(3) Kılavuz ray 35 model 8 adet
(4) 40 kalınlıktaki anıt kemer için bir çift yüksek kaliteli çelik kullanılmıştır.
(5) 1 çift kaldırma kolu
(6) Silindir 4 çift
(7) 1 çift eksen dışı üst koni
(8) Hava freni 1 çift
Elektrikli ekipman benimser
Alçak gerilim elektrikli ev aletleri için Chint Group, buton anahtarlar için Snyder, PLC için Siemens kullanılmaktadır ve tüm makinenin çalışma sistemi kontrol edilmektedir.
4, Makine Parçası Konumu

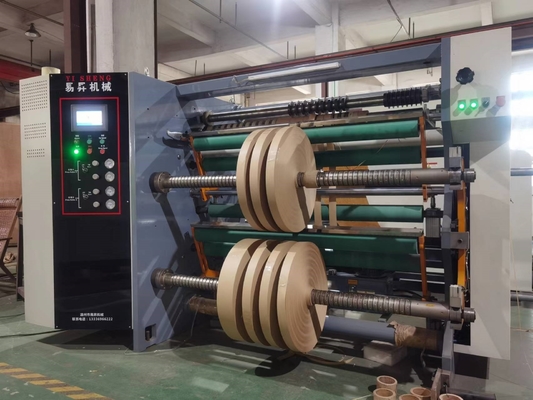

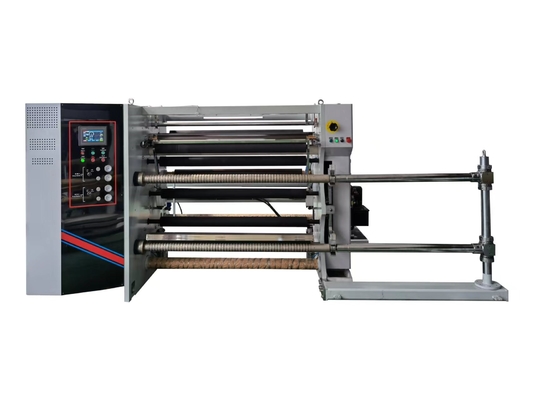

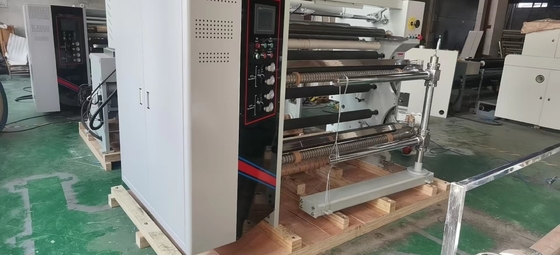

Genel görünüm
Üst ve alt merkez sarma çapı 1000mm
Hidrolik şaftsız otomatik kaldırma, işçilikten tasarruf sağlayan malzeme yerleştirme ve basit kullanım

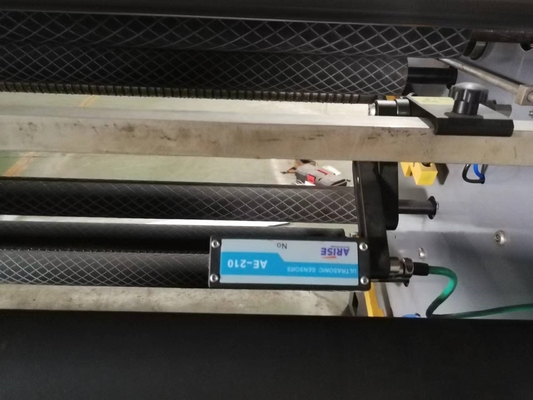

Yüksek kaliteli sensörler kumaşı hizalar ve malzemeyi düzleştirir
Dairesel bıçak cihazı veya hava bıçağı cihazı, isteğe bağlı
Gerginlik kontrol fonksiyonu

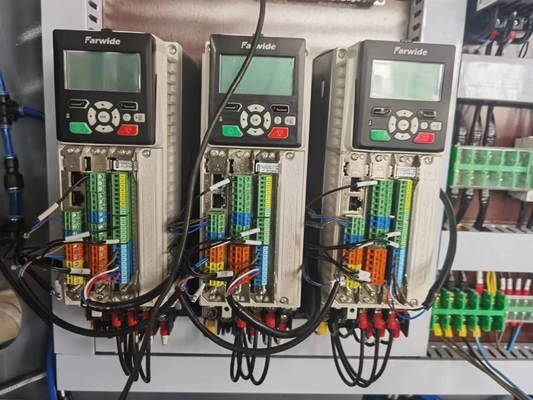

Servo motor cihazı işlevi

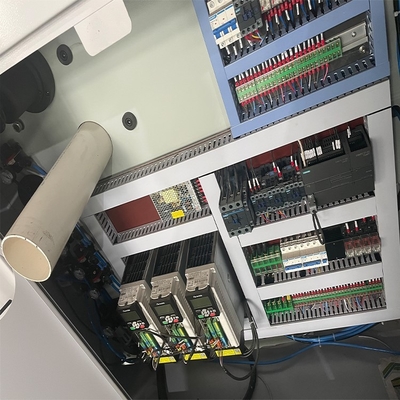

Ana bağlı dağıtım kutusu
Bir redüktör kullanarak boşaltma
Drive, Hongyuan'ı benimsiyor
PLC, Almanya'dan Siemens'i benimsiyor
Otomatik sayaç sayma, alarm park etme, otomatik kontrol ve diğer işlevler

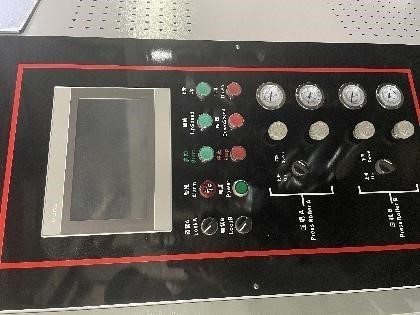

10 inç dokunmatik ekran, Kunlun bağlantılı durum
