HJ-1400 Bilgisayar Çapraz Kesme Makinesi Servo Motor Kontrollü Yüksek Hızlı 1400mm a4 kağıt kesme için dilme kesme

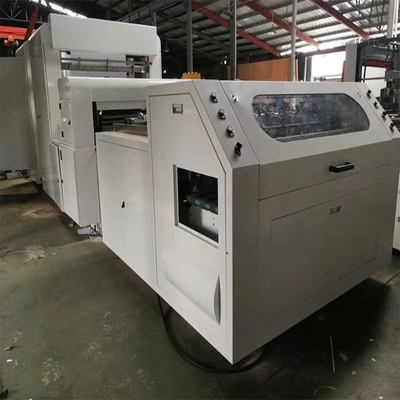

HJ-1400 Bilgisayarlı Yüksek Hızlı Enine Kesme Makinası

HJ-1400 Bilgisayar Çapraz Kesme Makinesi Servo Motor Kontrollü Yüksek Hızlı 1400mm a4 kağıt kesme için dilme kesme

Performans ve özellikler:

Bu makine, çeşitli kağıt türleri, kendinden yapışkanlı, kağıt plastik kompozit ve dokunmamış kumaşlar gibi büyük tamburlu ambalaj malzemelerini kesmek için uygundur.Bu makine, sabit uzunlukta kesim için servo motor kontrolünü benimser.İletim sistemi, pnömatik ve fotoelektrik sensörler gibi merkezi kontrolü benimser.Bu makine, basit kullanım, yüksek kesme hassasiyeti, mekanik kararlılık ve düşük gürültü ile ışık, elektrik ve gazı birleştirir.(Pnömatik besleme için opsiyonel) Motor değişken frekans hız regülasyonu, otomatik sayma, alarm kapatma, manyetik toz konik otomatik gerginlik ayarlama fonksiyonu.Şu anda Çin'de yüksek kaliteli büyük ölçekli bobin kesimi için ideal bir ekipmandır.

Özellikler:

1. Ana bilgisayar değişken frekans hız düzenlemesi, Panasonic PLC dokunmatik ekran kontrol sistemi, otomatik sayma, otomatik uzunluk ayarı, alarm park etme, otomatik kontrol ve diğer işlevler

2. Çerçeve, 16 mm'lik bir çelik levha yapısını benimser, çapraz kesme bıçağı yuvası, ağır bir döküm yapısını benimser ve kılavuz makara, dinamik denge işlemi alüminyum alaşımlı kılavuz makarayı benimser

3. Tahrik konumlandırma çekişi, bir servo sistem tahrik mili yapısını benimser ve besleme çekiş yöntemi, motor tahrikli dişli tahrik çekiş kauçuk milidir.

4. Bu makine, yüksek doğruluk ve hızlı hıza sahip ideal bir çevrimiçi çapraz kesme cihazıdır.

1, Ana teknik parametreler:

2. Ana bilgisayar bölümü

(5) Raf, 16 # yüksek kaliteli çelik levha yapısını benimser

1) Çekiş cihazı:

(1) Yapısal tip: aktif çekme pasif sıkıştırma tipi

(2) Çekiş tabanı bir döküm yapısını benimser (1 set)

(3) Çekme silindiri kauçuk silindirleri kullanır (teknik özellik: 6 adet) φ seksen beş × 1150 mm)

(4) Sıkıştırma yöntemi silindir kontrolünü benimser

(5) Şanzıman kılavuz silindiri, alüminyum kılavuz silindirleri kullanır (teknik özellik: 12 parça) φ yetmiş beş × 1150 mm)

(6) Şanzıman kılavuz silindiri ayar için yukarı ve aşağı gerilebilir

(7) Motor, 1.5KW'lık (Shanghai Dedong) (1 set) üç fazlı asenkron değişken frekanslı motor kullanır.

(8) Frekans dönüştürücü, Geetyco 1.5kw (1 birim) kullanır

(9) Besleme, malzeme depolama ve tamponlama için hareketli bir kol mekanizması kullanır.

(10) Yüzen yukarı ve aşağı gerginlik, pnömatik çekiş yöntemini benimser

(11) Yüzer kılavuz makarası: alüminyum kılavuz makarası (teknik özellik: 12 parça) φ yetmiş beş × 1150 mm)

(12) Besleme mekanizmasının tamamı yer değiştirme sensörleri tarafından akıllıca kontrol edilir.

2) Besleme mekanizması:

1. Servo kontrol konumlandırma yöntemini aktif olarak benimseyin

4.4kw Inviton servo motor, sürücü (1 set)

3. Tüm endüstriyel kontrol sistemi, bir dijital endüstriyel kontrol sistemi sürüş yöntemini benimser: ana motor, aktif silindir konumlandırmasını çalıştırır

4. Şanzıman, senkron kayış ve senkron tekerlek aktarma mekanizmasını benimser

5. Besleme silindiri, pürüzsüz bir kauçuk silindir yapısını benimser

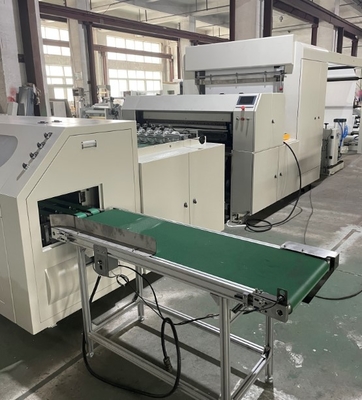

6. Ayırma alanına taşımak için taşıma bantlarını kullanın

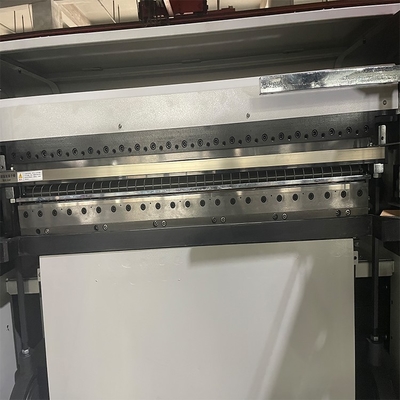

3) Kesme cihazı:

(1) Kesme yöntemi: alt bıçak sabit, üst bıçak aktif kesme

(2) Biçme makinesi döküm ağır bir yapıya sahiptir:

(3) Doğrusal kılavuz ray (2 çift)

(4) Yağ kabı (2 adet)

(5) Yağlama yağı geri dönüştürülebilir

(6) Üst ve alt yuvarlak bıçaklar ithal dengeli çelik kesme aletlerinden yapılmıştır (6 çift)

(7) Alet (özellik kalın × geniş × Uzunluk: 15 × seksen × 1150 mm (Shanghai Ortak Girişimi) (2 çift)

(8) Çalışma modu: Takım konumunu keyfi olarak manuel olarak ayarlayın

(9) Ana şanzıman modu: Ana motor şanzımanı, eksantrik tekerlek bağlantısını tahrik etmek için bir dişli kutusu ile eşleştirilir ve biyel kolu, kesme aletini hareket ettirmek için ileri geri hareket eder

(10) Ana motor, Şanghay'da (1.5kw) değişken frekanslı hız kontrol motorunu benimser

(11) Frekans dönüştürücü Geetyco'yu benimser (1,5kw 1 birim)

(12) Şanzıman, senkronize bir tekerlek şanzıman mekanizmasını benimser

(13) Eksantrik tekerlek (2 takım)

(14) Biyel (2 adet)

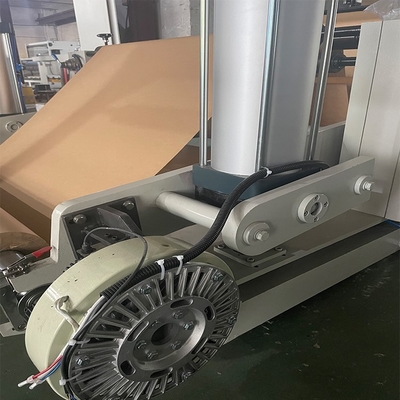

(15) Malzeme boşaltma cihazı;Şaft boşaltma raflı pnömatik besleme, standart konfigürasyon;1 takım 1100 pnömatik genleşme mili, 2 silindir 160*300, 1 takım 10 kg manyetik toz, 1 takım sapma düzeltme sistemi, toplam 1 takım

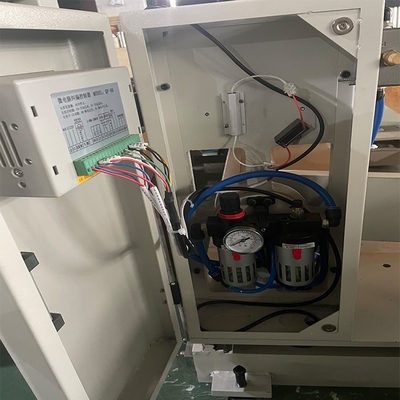

3. Elektrik kontrol kısmı: (Kontrol ve ana bilgisayar paralel olarak bağlanır) Makinenin tamamı Panasonic PLC endüstriyel kontrol sistemini benimser ve dokunmatik ekran Tayvan Weilun tarafından kontrol edilir

(1) Bu makinenin kontrol sistemi kabaca ana bilgisayar tarafından kontrol edilir.

(2) Ana bilgisayar kontrolü: ana motor kontrolü, çekiş kontrolü, besleme kontrolü ve kesme kontrolü dahil.

(3) Yüzer kontrol: Geniş bir hız aralığı ile hem düşük hem de yüksek hızlarda iyi performansa sahiptir.

(4) Sayım için bir elektronik sayaç sayacı ile donatılmış;Alarm kapatma;Otomatik sabit uzunluk, işaret etme ve işaret etme işlevleri.

(5) Yukarıdaki elektrikli bileşenler Chint'ten seçilmiştir;Schneider markasından seçilen anahtar

4. Destekleyici tesisler: (kullanıcı sorumludur)

(1) Güç kaynağı: üç fazlı dört telli hava anahtarı: voltaj 380V/50Hz
