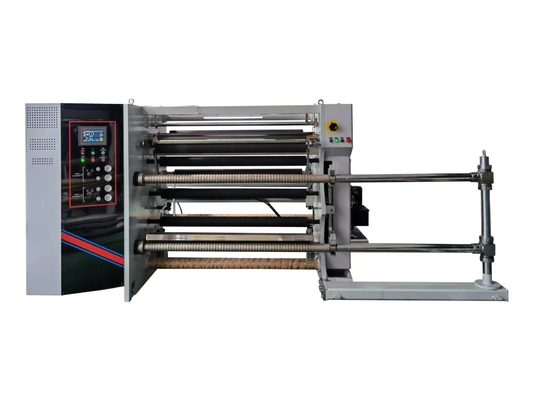

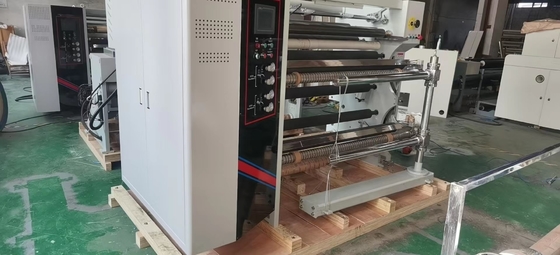

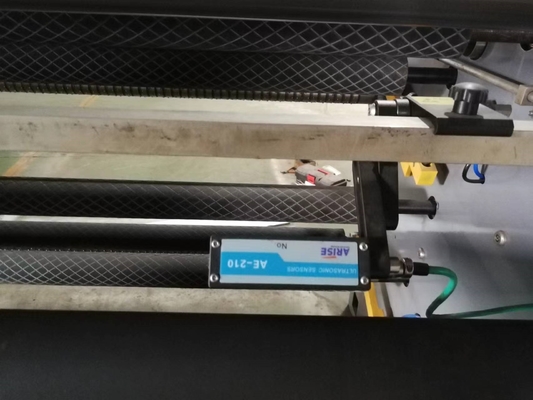

HJ-C1400- III üç servo tam otomatik gergi dilme makinesi
1, Parametre göstergeleri:
1. Malzeme türü: PET, BOPP, BOF, PE, OPP baskı ve diğer rulo şeklindeki malzemeler;
2. Malzeme kalınlığı: 0,012-0,5 mm (film)
3. Hammaddelerin maksimum genişliği: 1400mm
4. Rulo yüzey genişliği: 1450mm
5. Kesme genişliği: 20-1400mm
6. Makara borusu çekirdeği: 3 "kağıt boru; 2 Duluo kayar mil kullanılarak
7. Maksimum sarım çapı: 600mm
8. Maksimum hız: 450 metre/dakika
9. Kesme hızı: 10-400 metre/dakika
10. Toplam güç kaynağı: 12KW
11. Toplam ağırlık: yaklaşık 4200 KG
12. Dış boyutlar: uzunluk 2414, genişlik 3890, yükseklik 1720mm
| Bölüm adı |
Şartname ve model |
sayı |
marka |
| 45 # çelik çerçeve |
Duvar paneli net kalınlığı 40mm |
1 çift |
|
| 3 inç kayma mili |
Kaplama Luo |
2 parça |
|
| Ana çekiş çubuğu |
φ100*1450mm |
1parça |
|
| Ana çekiş kauçuk rulo poliüretan |
φ100*1450mm |
7parçalar |
|
| Sert alümina kılavuz silindiri |
Φ90*1450mm |
6parçalar |
|
| Sarma servosu |
3.7KW |
2setleri |
Güzellik Departmanı |
| Çekiş servosu |
3.7KW |
1ayarlamak |
Güzellik Departmanı |

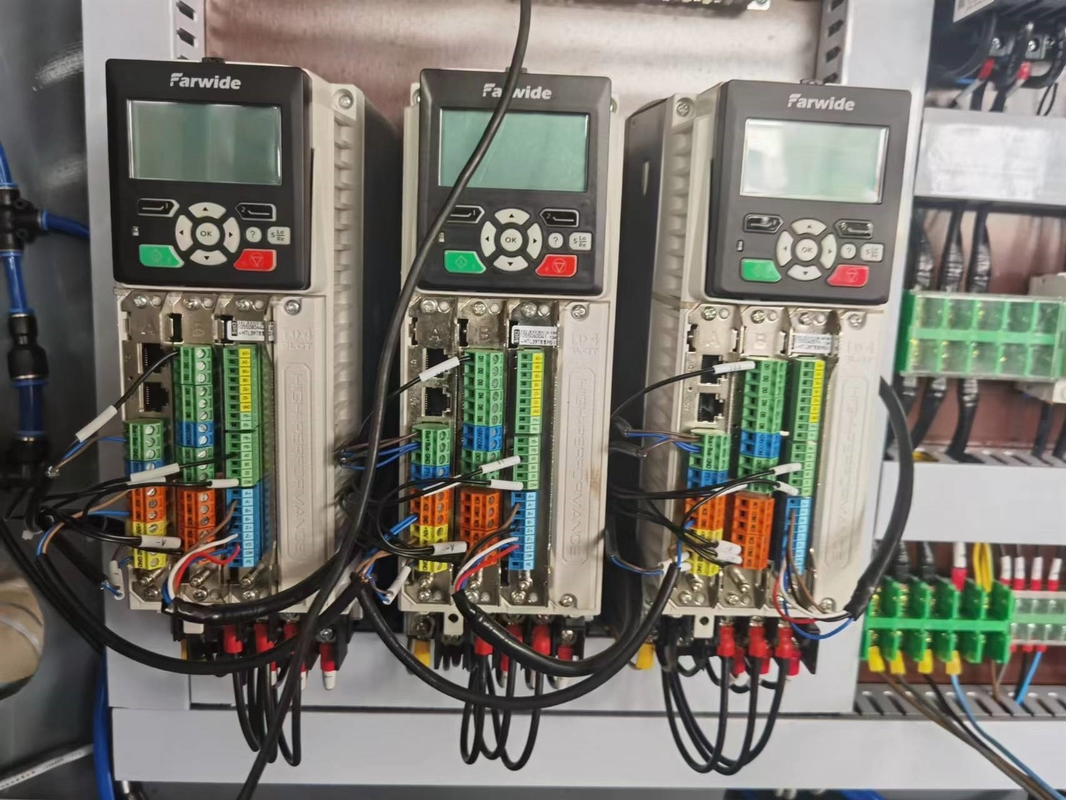

| sürmek |
3.7 kw |
3birimler |
Shenzhen Hongyuan |
| Atık üfleme kenar fanı |
1.5KW |
1birim |
Wuxi |
| rulman |
|
1grup |
HRB |
| pnömatik bileşenler |
|
1grup |
|
| Düz bir bıçak kullanarak kesme |
|
6 çift |
|
| Master PLC programlanabilir kontrolör |
CPU224XP |
1 parça |
Siemens |
| 7 inç gerçek renkli dokunmatik ekran |
TPC1061Ti |
1 parça |
Pekin Kunlun Tongshi |
| yakınlık anahtarı |
|
1 parça |
Japonya OMRON |
| Alçak Gerilim Aparatı |
|
1 parti |
schneider |
| güç kaynağı anahtarı |
S100-24 |
1 parça |
iyi demek |
3, Her parçanın fonksiyonel açıklaması:
1. Çekiş Departmanı:
1. Çekiş silindiri, 3,7KW'lık bir servo motor tarafından tahrik edilir.
2. Atık kenar geri dönüşüm cihazı:
Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.
3. Sarım mekanizması: (Bitmiş ürünün sol veya sağ ucu müşteri tarafından sipariş verilirken belirlenir)
1. Kesilen malzeme, hem üst hem de alt eksen kullanılarak bağımsız olarak sarılır ve dilimleme bıçağı, dilimleme için dairesel bir bıçak kullanır (6 çift)
2. Üst ve alt sargı millerinin her biri, pnömatik genleşme miline sahip birer adet 3.7KW servo motora sahiptir.Sarım gerilimi, mevcut bobin çapına göre Siemens PLC tarafından otomatik olarak kontrol edilir ve birden fazla yarık kesildiğinde bitmiş malzemenin düzgün olmasını sağlar.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe, PLC otomatik olarak sargı servo motorunun hızını azaltacak şekilde kontrol eder.
5. Tahliye cihazı
Bağlantılı milsiz hidrolik otomatik besleme yapısının benimsenmesi
(1) 1 takım analog düzeltme motoru
(2) Kılavuz ray 35 model 4 adet
(3) 40 kalınlıktaki anıt kemer için bir çift yüksek kaliteli çelik kullanılmıştır.
(4) 1 çift kaldırma kolu
(5) Silindir 140X63 1 çift
(6) Tahliye freni bir çift hava freni kullanır

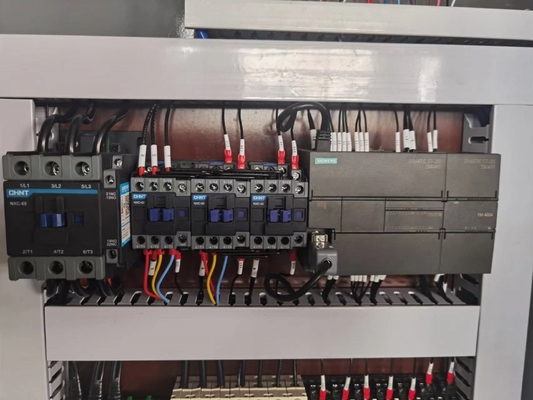

Elektrikli ekipman benimser
Alçak gerilim elektrikli ev aletleri için Chint Group, buton anahtarlar için Snyder, PLC için Siemens kullanılmaktadır ve tüm makinenin çalışma sistemi kontrol edilmektedir.
