3, Her parçanın fonksiyonel açıklaması:
1. Çözme Bölümü:

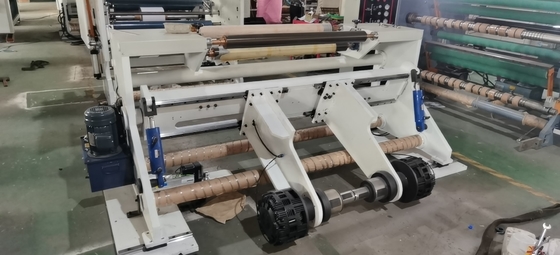

1. Çözme, tek kişinin çalışması için uygun olan, milsiz bir pnömatik besleme rafını benimser.Özel bir şişirilebilir şaft formunu benimsemek, tüp göbeğinin iç duvarına zarar vermez.
2. Çözme gerilimini serbestçe değiştirmek için üç mod vardır: basınç sensörü kapalı döngü otomatik sabit gerilim kontrol modu, basınç sensörü serbest açık döngü otomatik sabit gerilim kontrol modu ve manuel gerilim.
3. Çözme çapı, malzeme kalınlığının girilmesine gerek kalmadan, açma transmisyon milindeki yakınlık anahtarı tarafından otomatik olarak algılanır.Kalan çözme çapı otomatik olarak yavaşlayacak ve duracak şekilde ayarlanabilir, bu da bir sonraki bobinin alınmasını kolaylaştırır.
4. Serbest bırakma ve sıkma kenarlarını manuel olarak ayarlamak için ± 10 mm ayar aralığına sahip bir mekanizma ile donatılmıştır.
5. Otomatik sapma düzeltme sistemi, filmin veya kağıdın kenarını otomatik olarak düzeltir.
II.Çekiş Departmanı:
1. Çekiş silindiri, 5.5KW'lık bir servo motor tarafından tahrik edilir.
III.Atık kenar geri dönüşüm cihazı:
Atıkları ve atık malzemeleri üflemek için bir fan kullanın; müşteri toplama için bir ağ kutusu donatacaktır.
4. Sarım mekanizması: (Bitmiş ürünlerin sol veya sağ uçtan tahliyesi sipariş sırasında müşteri tarafından belirlenir)

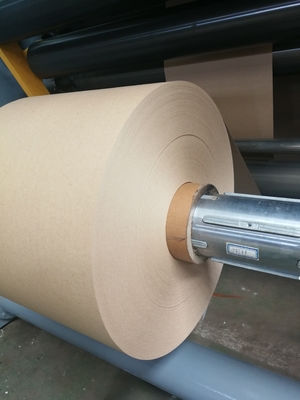

1. Kesilen malzemeyi bağımsız olarak yuvarlamak için hem üst hem de alt eksenleri kullanın.

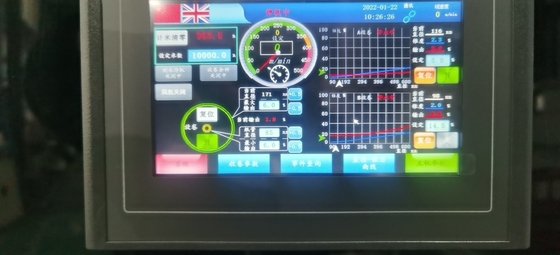

2. Üst ve alt sargı milleri için pnömatik genleşme milli bir adet 5.5KW servo motor bulunmaktadır.Sarım gerilimi, mevcut bobin çapına bağlı olarak PLC tarafından otomatik olarak kontrol edilir, böylece birden fazla yarık kesildiğinde malzeme kalınlığı faktörü olmaz.Tüm bobin uç yüzleri düzdür ve disk yüzeyinin düzlüğü, kesme için pnömatik baskı rulosu ve kendinden ağırlıklı baskı rulosu tarafından serbestçe seçilir.Bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir olup, bu bir spiral sarma yöntemidir.Sargı çapı artmaya devam ettikçe, PLC otomatik olarak sargı servo motorunun hızını azaltacak şekilde kontrol eder.
6. Dilme bıçağı, isteğe bağlı bir hava bıçağıyla (parça başına 320 yuan) dilimleme için yuvarlak bir bıçak (6 çift) kullanır.
