2, Her parçanın işlevsel açıklaması:

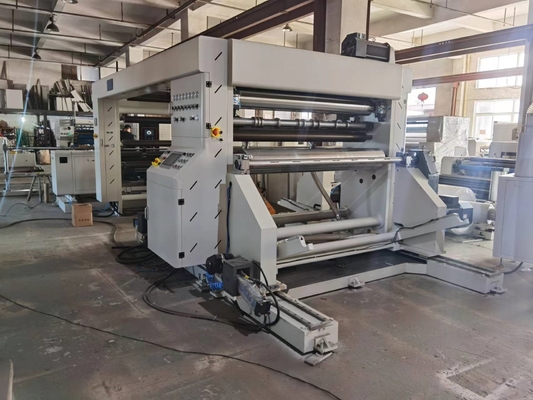

1. Çözme bölümü:
1. Çözme, tek kişinin çalışması için uygun olan, şaftsız bir hidrolik koni üstünü kullanır.Özel bir konik üst formu benimseyerek, boru çekirdeğinin iç cidarına zarar vermez.3 inç ve 6 inç mekanik genişletme manşonu kilitleme cihazları sağlam ve dayanıklıdır.Sol ve sağ sıkıştırma kolları, bir kırlangıç kuyruğu oluklu lineer kılavuz ray tarafından hidrolik olarak kontrol edilir.Soldan sağa iki hidrolik sıkıştırma silindiri, aynı anda ayrılarak sıkıştırma işlemini son derece uygun hale getirir.
2. İki hidrolik tahrikli yükleme ve boşaltma yağ silindiri, 4,5 ton ham madde ağırlığına dayanabilir, bu da insan gücünden tasarruf sağlar ve yükleme ve boşaltma süresini kısaltır.
3. Çözme çapı, açma transmisyon milindeki yakınlık anahtarı tarafından otomatik olarak algılanır ve malzeme kalınlığının girilmesine gerek yoktur.Kalan açma çapı otomatik olarak yavaşlayacak ve duracak şekilde ayarlanabilir, bu da bir sonraki malzeme rulosunu almayı kolaylaştırır.Çözme gerilimi, Siemens PLC aracılığıyla bir sensör kapalı devre otomatik konik gerilim kontrol modunu benimser.
4. Serbest bırakma ve sıkma kenarlarını manuel olarak ayarlamak için ± 20 mm ayar aralığına sahip bir mekanizma ile donatılmıştır.
5. Malzeme, otomatik sapma düzeltme sistemi tarafından otomatik olarak düzeltilir.Tüm çerçeve, bir kılavuz ray tipi sol ve sağ hareketi benimser ve hareketli parça, otomatik sapma düzeltmesi elde etmek için bir servo motor tarafından sola ve sağa itilen dişli bir vidalı çubuğu kullanır.
8. Çözme, pnömatik frenleri benimser.
SMC hassas oransal valf ile kontrol edilmelidir.
4, Ana bilgisayar bölümü:
1. Raf, bir çerçeve yapısında 80 # yüksek kaliteli döküm kullanır ve tüm makine, dikişsiz içi boş çelik borularla desteklenir.Yatay ve düz kirişler, kolay sökme ve taşıma için ortadan bölünmüştür.
2. Ana bilgisayar, iletim için servo motor ve senkron tekerlek hız oranının bir kombinasyonunu benimser.
3. Çekiş cihazı, aktif çekiş ve pnömatik sıkıştırma yöntemini benimser.Servo motor, aktif olarak çekmek için ayna silindirini çalıştırır.
4. Tüm makine, kapalı çevrim servo motor kontrolünü benimser.
5, Toplama bölümü:
1. Sargı, A/B ekseni sargısı şeklinde ön ve arka sargı ile yüzey sargısı ve merkez sargısının ikili yapısını benimser.Motor, redüktörü sarmak için çalıştırır (veya tek eksenli geri sarma da mümkündür)

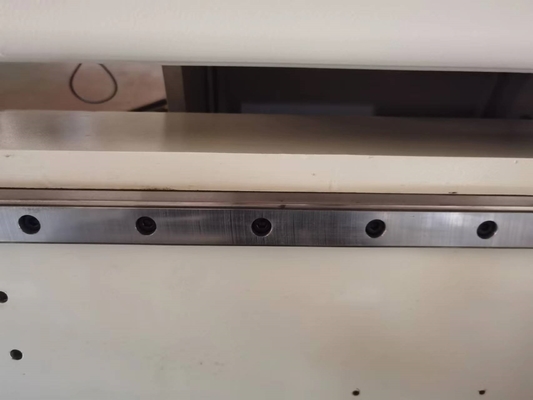

2. Sarma mekanik kolu, ithal bir kırlangıç kuyruğu oluğu lineer kılavuz ray yapısı formunu benimser
3. Senkron sargı için sarım milinin çelik mile sıkıca bağlı olduğu yüzey sarım formu prensibi (çelik mil pasif olarak tahrik edilir)
4. Her sarım mili 22kw'lik bir servo motor tarafından tahrik edilir ve sarma gerilimi, genişleme milinin gerilimini ayarlamak için Siemens PLC otomatik kontrol frekans dönüştürücü tarafından mevcut malzeme sarım çapına göre ayarlanır, böylece kalınlık faktörü yoktur. çoklu kesim malzemeleri ve tüm bobin uç yüzleri düzdür.
Disk yüzeyinin düzlüğü, pnömatik basınç ve öz ağırlık basıncı arasında geçiş yapılarak serbestçe seçilir ve bitmiş bobinin iç ve dış katmanlarının sıkılığı kontrol edilebilir.Sargı çapı artmaya devam ettikçe Siemens, sarım servo motorunun hızını PLC ile otomatik olarak kontrol ederek servo motorun hizmet ömrünü büyük ölçüde uzatır.
5. Tek eksen geri sarma gerektiğinde, tam eksen gerilimi de dokunmatik ekrandan seçilebilir ve dönen koni kontrol modu olarak sarım servo motoru kullanılır.
6. Sarma ve boşaltma formu: hidrolik otomatik boşaltma

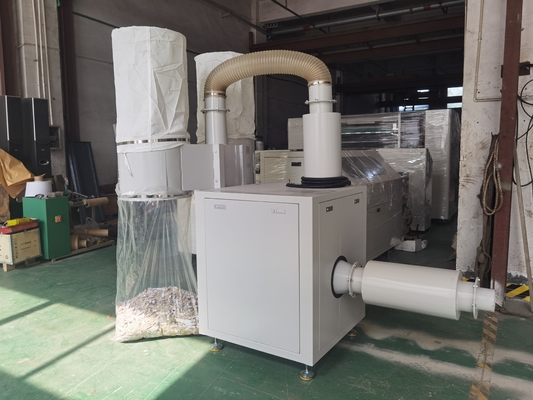

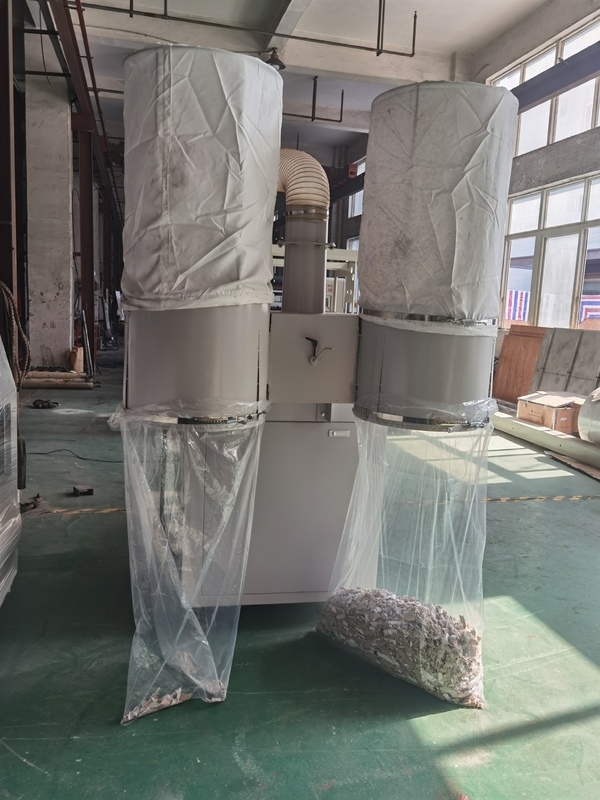

7. Atık kenar geri dönüşüm cihazı: Kenar toplama cihazı, atık kenarları toplar
