Ürün ayrıntıları:
|
| Baskı Doğruluğu: | Yüksek doğruluk | Baskı rengi: | çok renkli |
|---|---|---|---|
| Baskı Maliyeti: | Uygun maliyetli | Baskı Dayanıklılığı: | Yüksek dayanıklılık |
| Baskı verimliliği: | Yüksek verim | Baskı Esnekliği: | Yüksek Esneklik |
| Baskı Bakımı: | 8 Renk | Baskı malzemesi: | Çeşitli Malzemeler |
| Yazdırma yöntemi: | Flekso Baskı | Baskı Kalitesi: | YÜKSEK KALİTE |
| Yazdırma Güvenilirliği: | Yüksek güvenilirlik | Yazdırma çözünürlüğü: | Yüksek çözünürlük |
| Baskı boyutu: | Özelleştirilmiş | Baskı Hızı: | Yüksek hız |
| Baskı Süresi: | Kısa zaman | Max. Maks. Width of Printing Baskı Genişliği: | 1350mm |
| Baskı Uzunluğu: | 380-800mm | ||
| Vurgulamak: | Yüksek Dayanıklılık Flekso Baskı Makinesi,Yüksek Hızlı Flekso Baskı Makinesi 800mm,8 renk Flekso Baskı Makinesi |
||

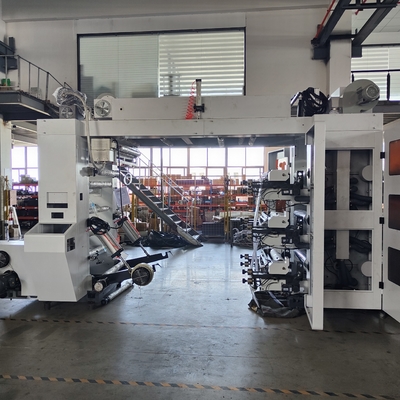

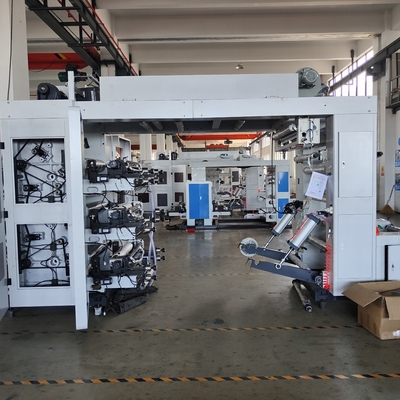

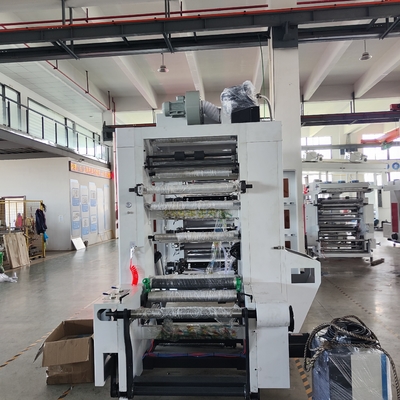

HJ-CI81400 YÜKSEK HIZLI CI FLEXO BASKI MAKİNESİ
referans için
ÖZELLİKLER:
4. Yüksek hızlı çalışma için yeni tasarlanmış rüzgar kurutma sistemi.
5. PLC kullanarak elektrik kontrolü (SIEMENS) tam renkli dokunmatik ekran tipi insan makine arayüzü (HMI) ile
6. Kayıt Hassasiyeti:+-0.1mm(PLC kontrolü)
7. Tüm dönen silindirler, dinamik balans ayarı ile işlenir.
8. Yüksek hızlı servo EPC kontrol sistemli makine
9. Baskı silindiri vinci ile makine
Ana teknik parametreler:
| 1)Ana Parametreler | |
| modeli | HJ-CI 81400 |
| Maks.Malzeme Genişliği | 1400mm |
| Maks.Baskı Genişliği | 1350mm |
| Baskı Malzemesi | Rulo film/kağıt/dokuma |
| Baskı Rengi | 8 renk |
| Baskı Uzunluğu | 380-800mm |
| Maks.Makine Mekanik Hız | 300m/dak |
| Materyal Baskı Hızı | 10-280m/dak (farklı malzeme hızı biraz farklı) |
| Levha Kalınlığı | 1,7 mm (Reçine plaka) |
| Makina ağırlığı | 20000kgs |
|
Makine Ölçüsü (U×G×Y) |
9m×2.5m×4m
|
| Gerilim | 380V,3PH,50HZ |
| Korkuluklu makine tablası | 1 takım |
| Baskı silindiri yükleme ve boşaltma için vinç | 1 takım |
| makine tabanı | 95 mm yekpare döküm demir-ht 250 |
| 2)Gevşetme Ünitesi | |
| Maksimum Baskı Genişliği | 1350mm |
| Max.Çapgevşemek | ￠1200mm |
| Çözücü tipi | Pnömatik otomatik yükleme, manyetik toz 10kg, otomatik gerginlik |
| Çözücü EPC | Servo Motor Kontrolü |
| Eksen Çekirdek Çapı￠ | 76mm |
| 3)Çekiş Ünitesi | |
| Çekiş Anayasası | Alüminyum merdane, Krom kaplamalı Merdane |
| Çekiş Bölgeleri | 2 Bölge |
| Cer motoru-servo motor | 3.7 kw*2 adet |

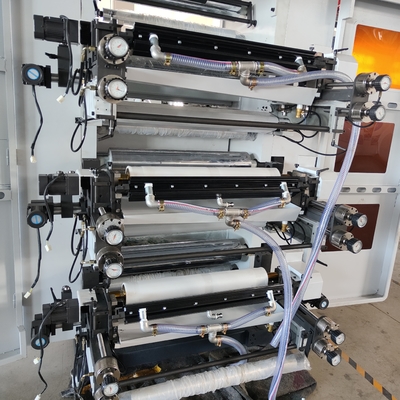

| 4)Baskı Ünitesi | |
| merkezi tambur |
￠1800mm
|
| Baskı Silindirinin Çevresi | 380-800mm (Ücretsiz bir set baskı silindiri ile donatılmıştır |
| Levha Malzemesi | Reçine levha 1,7 mm |
| Çalışma Prensibi |
Yüksek hassasiyetli dişli aktarma sistemi
|
| Kayıt Düzenleme |
Motorlu yatay ve boyuna kayıt sistemi
|
| Üst Baskı Hassasiyeti (mm) | +-0,1 mm |
| Seramik Aniloks Merdane | 8 adet (Murata marka, Japonya) |
| Kapalı oda Doktor Bıçağı | 8 TAKIM |
| Otomatik Mürekkep Dolaşımı+hızlı yıkama sistemi | 1 takım |
| insan-bilgisayar arayüzü | 1 takım |
|
Plaka ile ayrılmış baskı silindiri
|
PNÖMATİK |
| Silindir girişini ve çıkışını ayarlayın | Manuel+motorlar |
| Video incelemesi/kamera | 1 takım |
| Corona tedavi edici (çin markası) | 1 takım |
| 5)Isıtma ve Kurutma Ünitesi(elektrikli ısıtma+IR ısıtma) | |
| Isıtma ve Kurutma Türü | Önce Üfleme Sonra Isıtma |
| Isıtma Gücü | 70 kw |
| Kurutma Sistemi | Ayrı Kurutma Sistemi+Merkezi Egzoz Sistemi |
| kurutucu uzunluğu | 4m |

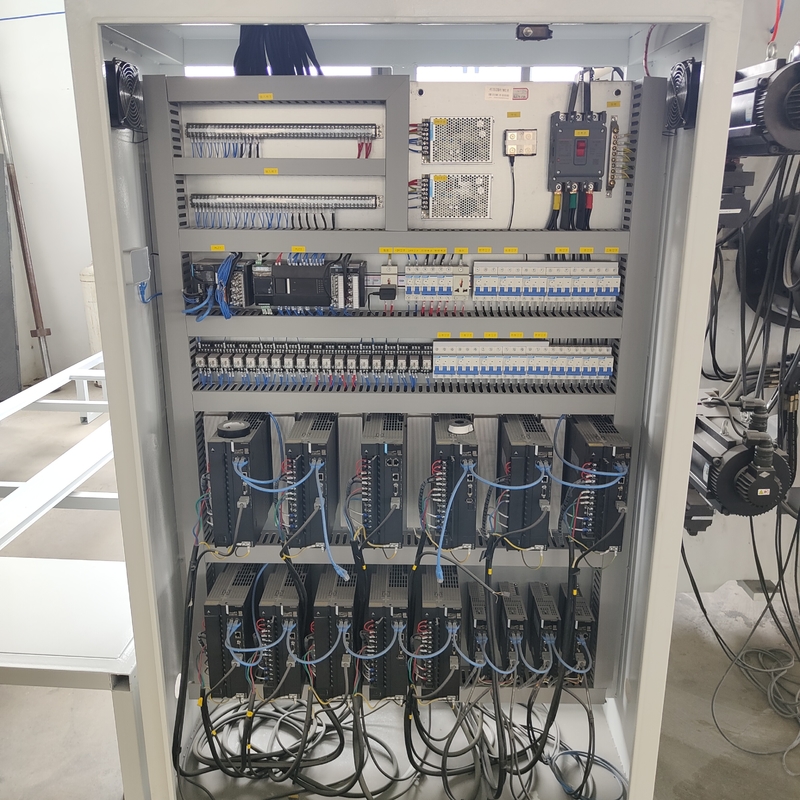

| 6)Elektrikli parçalar | |
| ana motor-servo motor | 22 kw |
| Fanlı Mürekkep Transfer Motoru | 8 adet |
| Yatay kayıt motoru | 8 adet |
| Dikey kayıt motoru | 8 adet |
| silindir giriş ve çıkış motoru | 16 adet |
| 7)Sarıcı Ünitesi | |
| Maksimum Malzeme Genişliği | 1400mm |
| Sarıcı Max.Dia | ￠1200mm |
| Sarıcı tipi | Pnömatik otomatik boşaltma |
| Sarıcı motor-servo motor | 5.5 kw |
| muz rulo | 1 bilgisayar |
| Alıcı Şaft | Hava şaftı |
| Eksen Çekirdek Çapı | ￠76mm |
Ana Yapılandırma Listesi:
| Çevirici | YASKAWA |
| ana motor | SIEMENS |
| PLC | SIEMENS |
| İnsan-makine Arayüzüne dokunun | SIEMENS |
| ALÇAK GERİLİM ELEKTRİKLİ CİHAZLAR | SIEMENS MARKA |
| Seramik aniloks merdane | MURATA/YUNCHENG |
| Rulman |
Ana yatak: LYC Tek yön kerteriz: ASNU (Almanya) |
| mürekkep motoru | MAILY |
| Oda doktor bıçağı | Çin |
| Görüntülü Muayene | PUSAI |
ücretsiz yedek parça:
| Yedek parçaların adı | Miktar | |
| 1 | Alet Kutusu | 1 takım |
| 2 | 1-10# tornavida | 1 parça |
| 3 | yağ tabancası | 1 parça |
| 4 | İç Altıgen Anahtar | 1 takım |
| 5 | Anahtarlar ve düğmeler | 2 adet |
| 6 | kontaktör | 2 adet |
| 7 | ısıtma tüpü | 2 adet |
| 8 | Röle | 4 adet |
| 9 | Baskı silindiri yatağı | 4 adet |
| 10 | Hava musluğu | 5 adet |
| 11 | Aniloks merdane dişlisi | 2 adet |
| 12 | Sıyırma bıçağında sızdırmazlık bandı | 10 parça |
